騒音防止用ボルト固定式細目スチールグレーチング CXHBB・VG1HBB
| 型式 |
CXHBB・VG1HBB |
| 分類 |
グレーチング |
| 適用溝 |
一般溝用ボルト固定 |
| ピッチ目 |
細目 |
| 適用荷重 |
T-25 |
| 車両進行方向 |
横断用 |
| バー形状 |
Vギザ |
| 備考 |
クロスバーピッチ：100mm |
| 備考2 |
公共建築協会評価対象製品 |

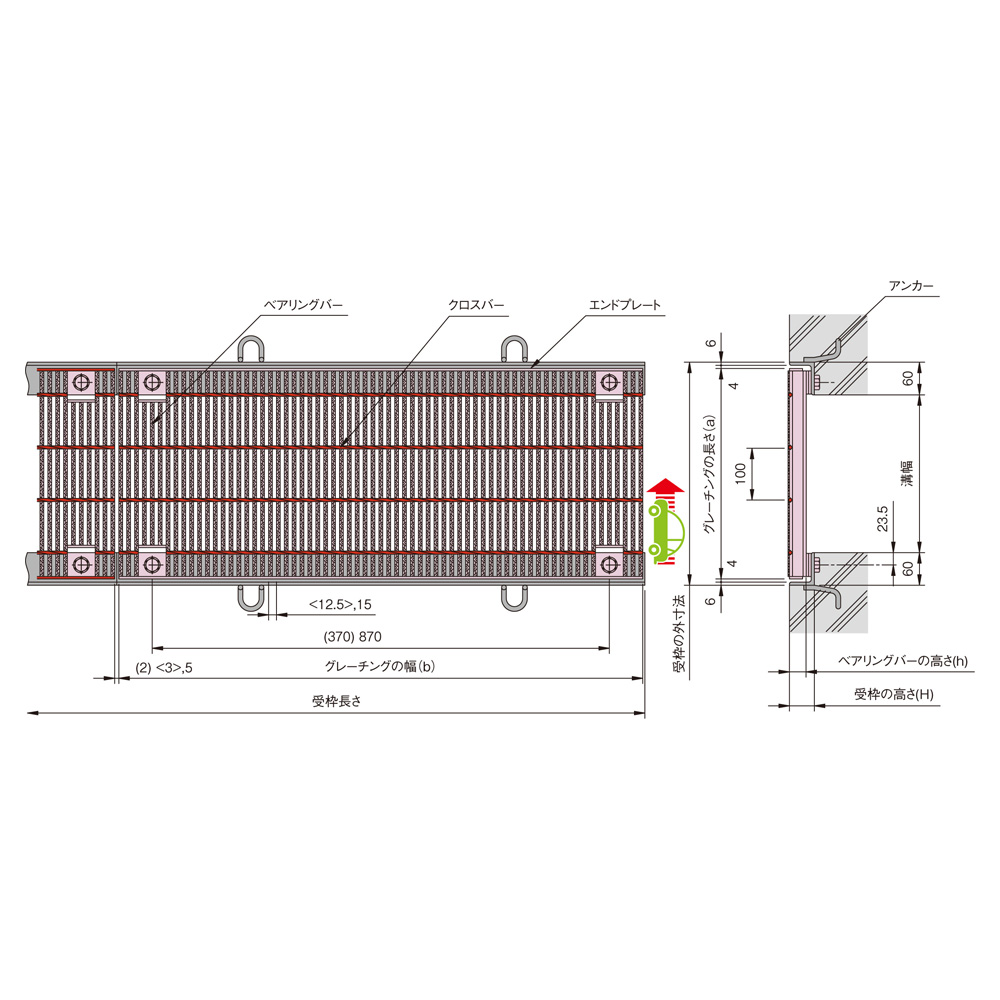

| 適用荷重 | 溝幅 | 型式記号 |
DXF |
DWG |
PDF |
| T-25 | 150 | CXHBB-332-1.5A |
|
|
|
| T-25 | 200 | CXHBB-332-2A |
|
|
|
| T-25 | 250 | CXHBB-338-2.5A |
|
|
|
| T-25 | 300 | VG1HBB-544-3A |
|
|
|
| T-25 | 350 | VG1HBB-544-3.5A |
|
|
|
| T-25 | 400 | VG1HAB-750-4A |
|
|
|
| T-25 | 450 | VG1HAB-750-4.5A |
|
|
|
| T-25 | 500 | VG1HAB-750-5A |
|
|
|
| T-25 | 550 | VG1HAB-750-5.5A |
|
|
|
| T-25 | 600 | VG1HAB-755-6A |
|
|
|
| T-25 | 150 | CXHBB-332-1.5B |
|
|
|
| T-25 | 200 | CXHBB-332-2B |
|
|
|
| T-25 | 250 | CXHBB-338-2.5B |
|
|
|
| T-25 | 300 | VG1HBB-544-3B |
|
|
|
| T-25 | 350 | VG1HBB-544-3.5B |
|
|
|
| T-25 | 400 | VG1HAB-750-4B |
|
|
|
| T-25 | 450 | VG1HAB-750-4.5B |
|
|
|
| T-25 | 500 | VG1HAB-750-5B |
|
|
|
| T-25 | 550 | VG1HAB-750-5.5B |
|
|
|
| T-25 | 600 | VG1HAB-755-6B |
|
|
|

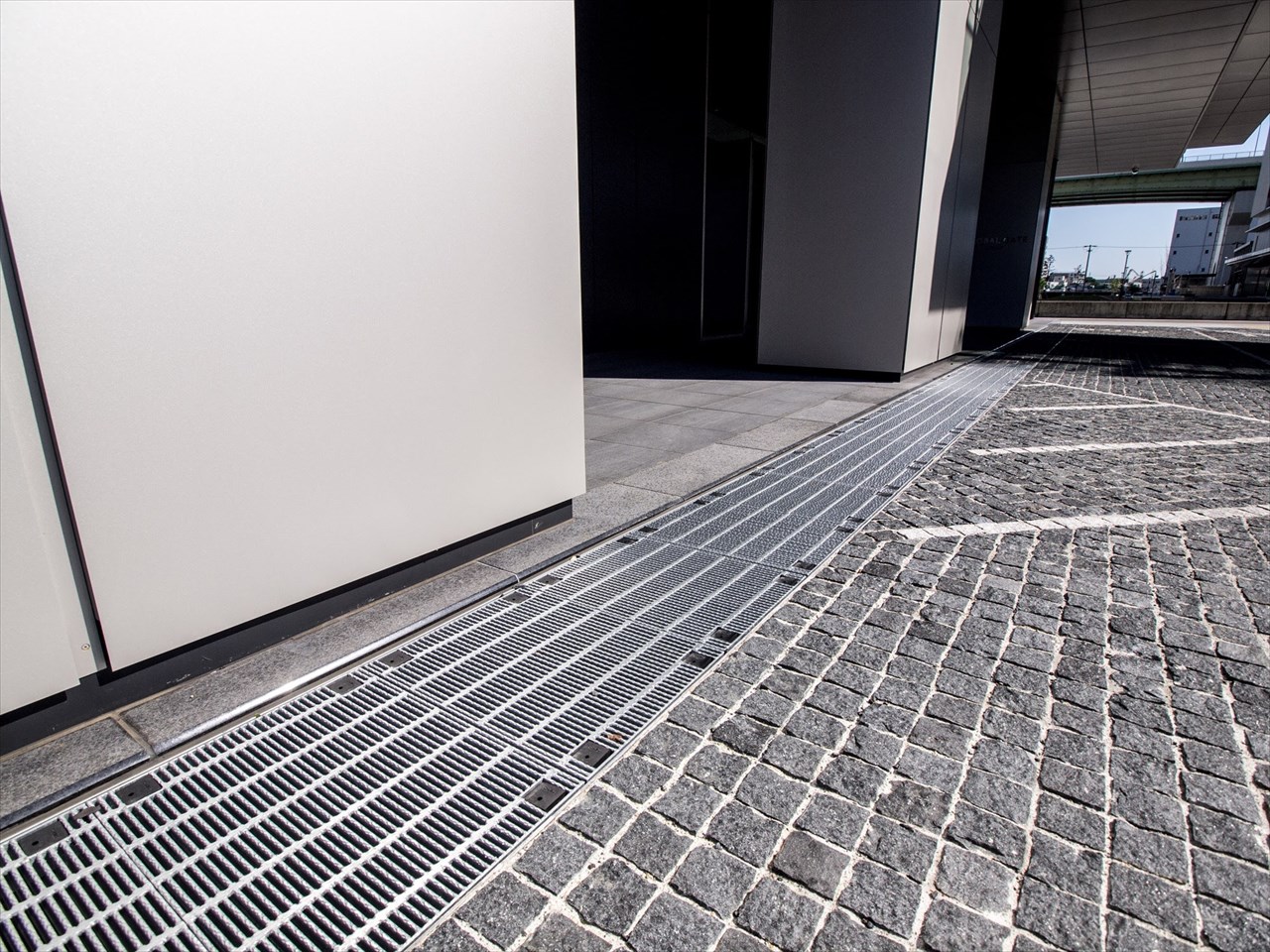

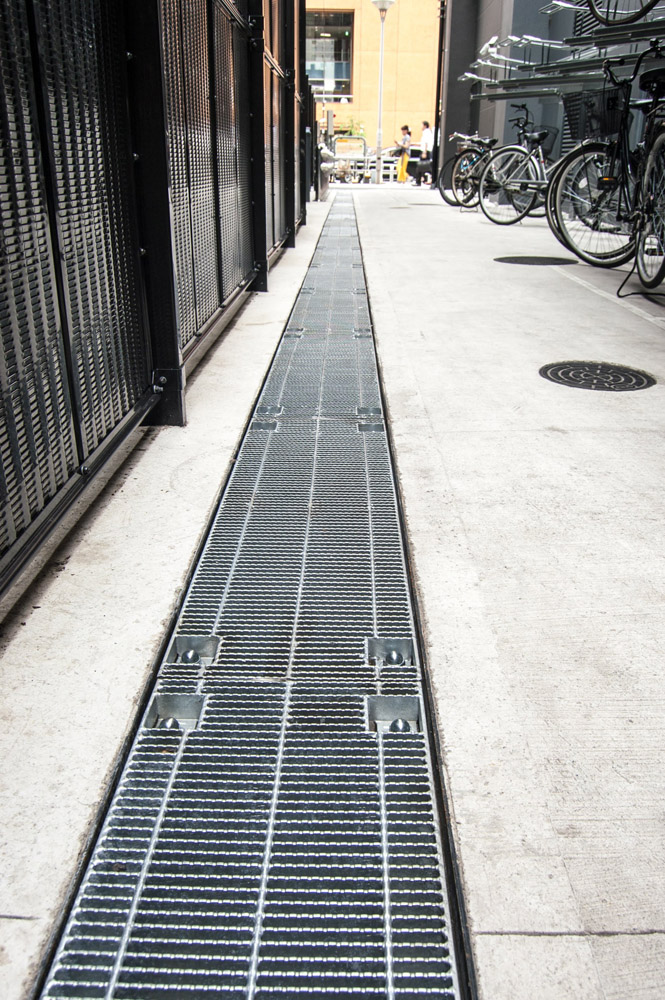

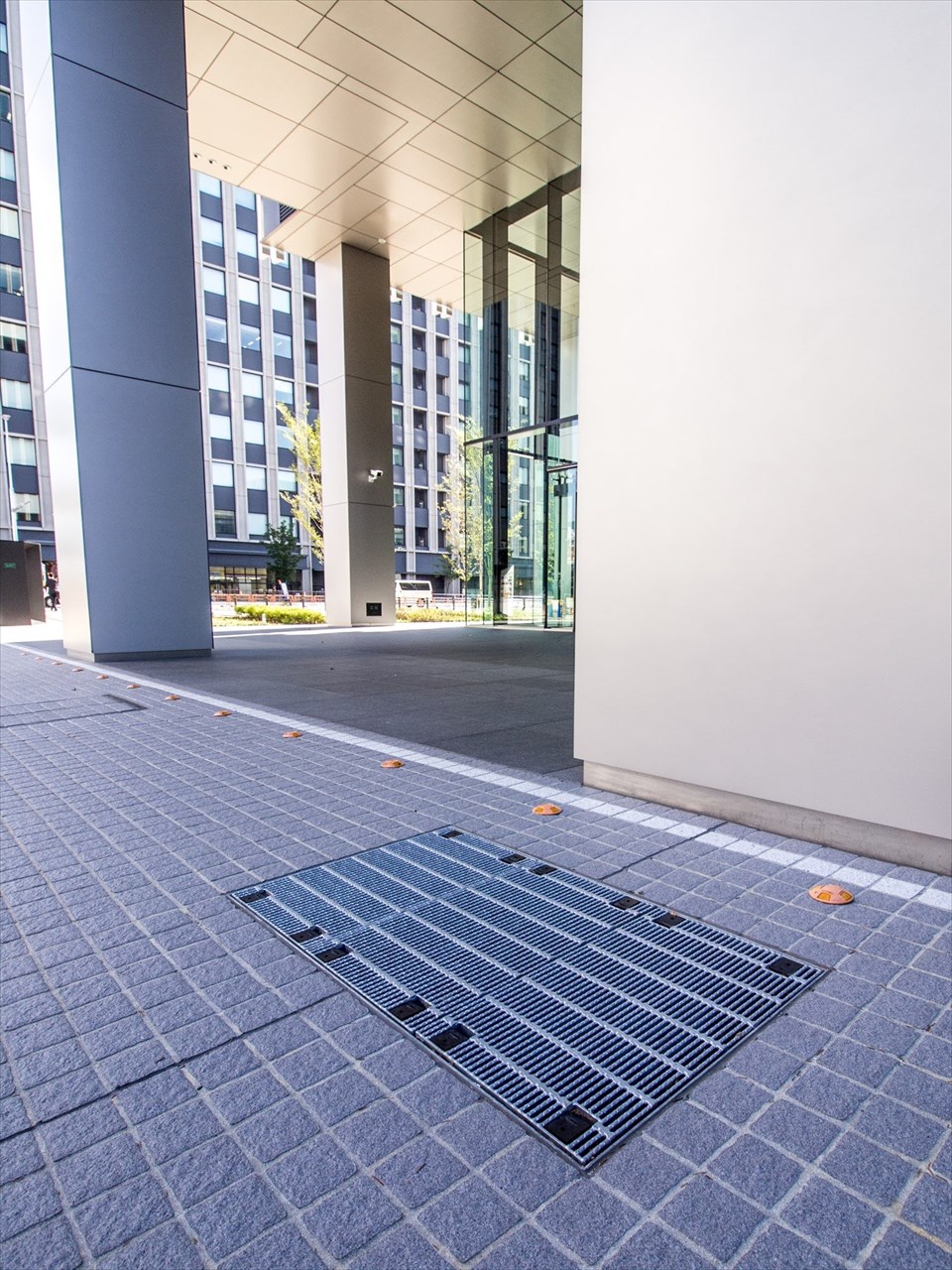

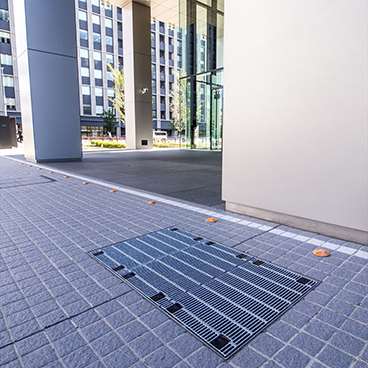

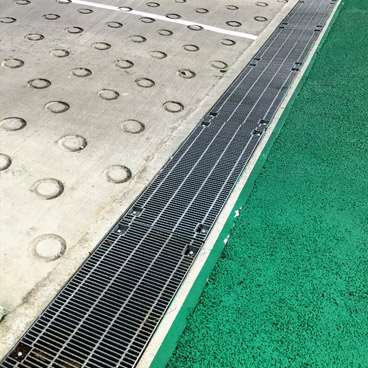

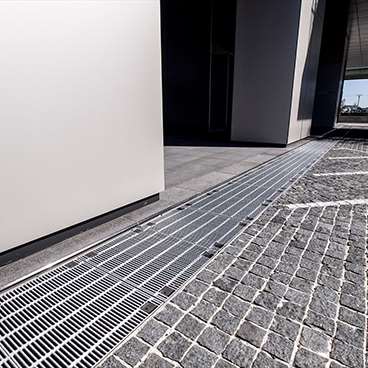

スチールグレーチングの施工事例
