エキスパンションジョイントカバー

建物の変位に追従するエキスパンションジョイントカバー

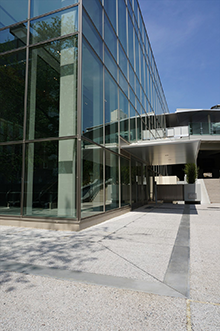

■エキスパンションジョイントとは
異なる建物が隣接する場合に、地震や温度変化による伸縮、地盤が不均一なため発生する不同沈下など、様々な外力を吸収するために建物にすきま(クリアランス)を設け、変位に追従し損傷を最小限に抑える役割をもつ金物です。

免震構造建築物対応型エキスパンションジョイントカバー
近年、建物の安全性や機能保持に最適な免震構造建築物が急増しています。免震構造は非免震構造と比較して水平方向に大きく変位するため、エキスパンションジョイントカバーに要求される可動量も大きくなります。
CHUBU免震エキスパンションジョイントカバーは、免震クリアランス、変位量、使用場所、荷重条件、材質、仕上げに合わせ最適なエキスパンションジョイントカバーをお届けいたします。
施工例写真(PDF) →変位シミュレーション(動画)

人工地盤用エキスパンションジョイントカバー
建物の表層や上部などに人工的に造られた地盤を人工地盤といいます。都市部では上部空間の有効活用で複数の建物の2階以上を人工地盤で連結し、歩行者専用通路(ペデストリアンデッキ)や公園の造成など駅前広間を中心に幅広く使われています。人工地盤の温度変化による部材の伸縮を吸収するため、すきま(クリアランス)を設け、変位に追従し地盤の損傷を守る人工地盤専用のエキスパンションジョイントカバーです。オフィスビルや商業施設内の地下、屋上駐車場、隣接する立体駐車場の路盤の歪に追従し車両通行に対応した荷重タイプも用意しています。

検索条件(条件を設定して、検索ボタンを押してください)

製品リスト

18件中 1件~20件を表示しています。

外観 品名 材質使用場所型式記号

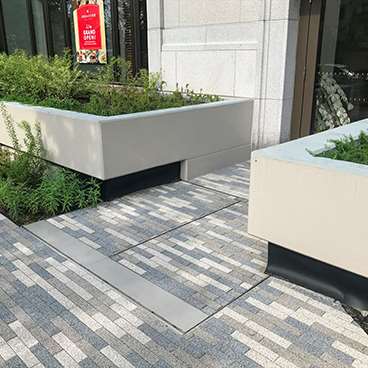

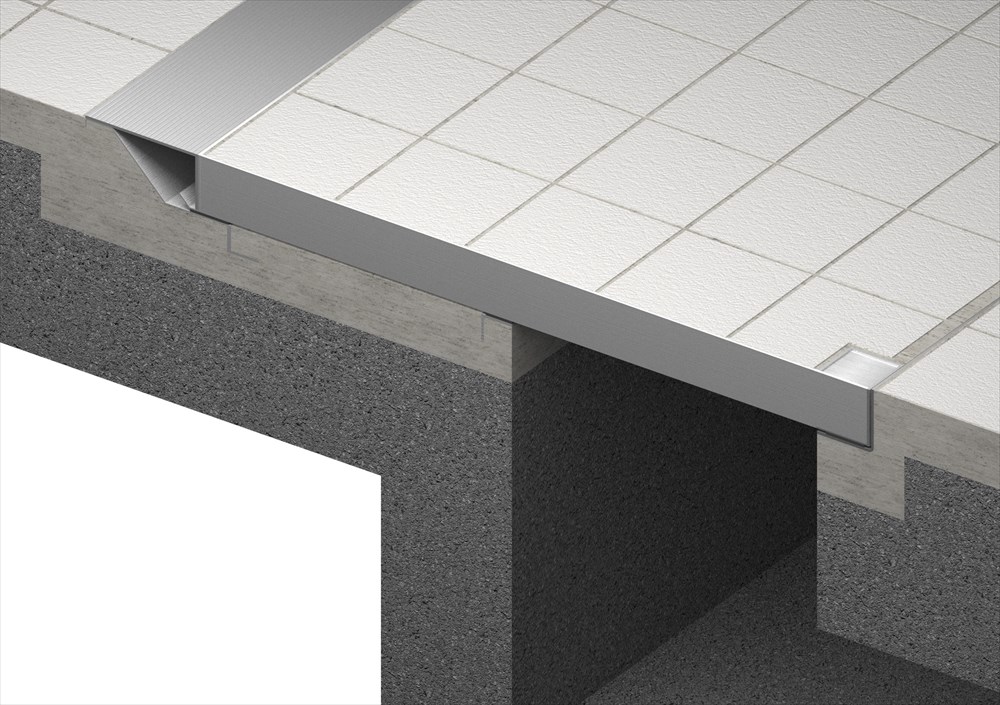

免震対応型エキスパンションジョイントカバー(外構床用タイル充填タイプ) ステンレス製免震構造物EX1MA
免震対応型エキスパンションジョイントカバー(外構床用タイル充填タイプ) 鋼製免震構造物EX1MB

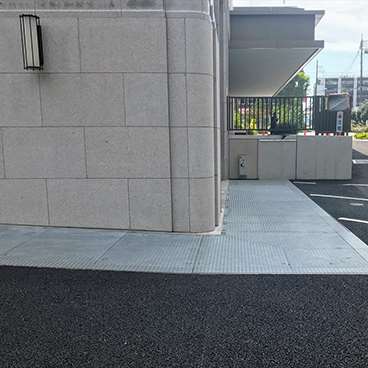

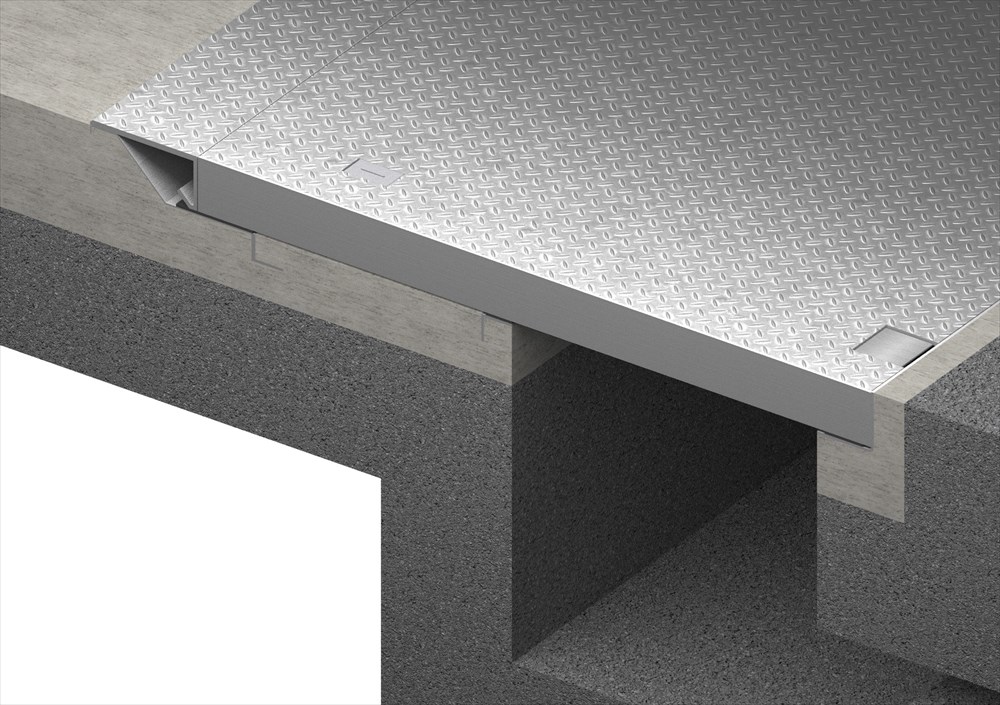

免震対応型エキスパンションジョイントカバー(外構床用CHPLタイプ) 鋼製/受枠:鋼製免震構造物EX1PB

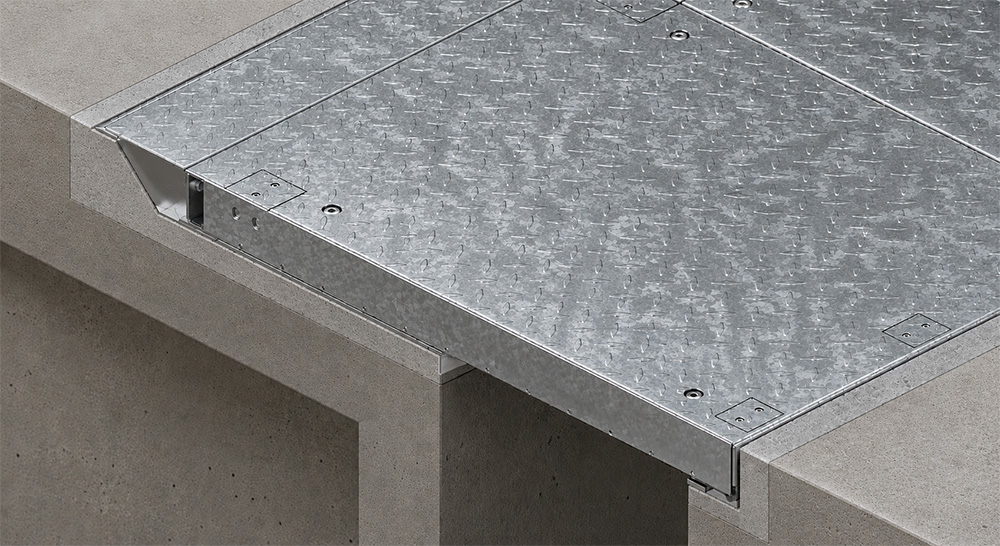

免震対応型エキスパンションジョイントカバー(外構床用CHPLタイプ) 鋼製/受枠:ステンレス製免震構造物EX1PC

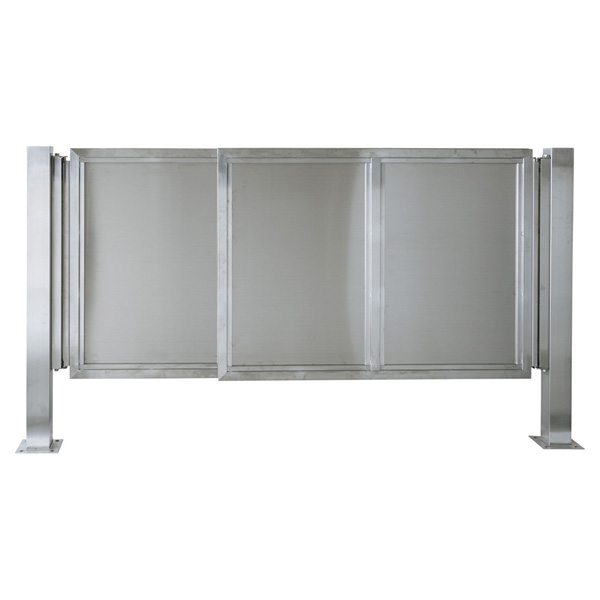

免震構造建築物対応型手摺 ステンレス製免震構造物EX41

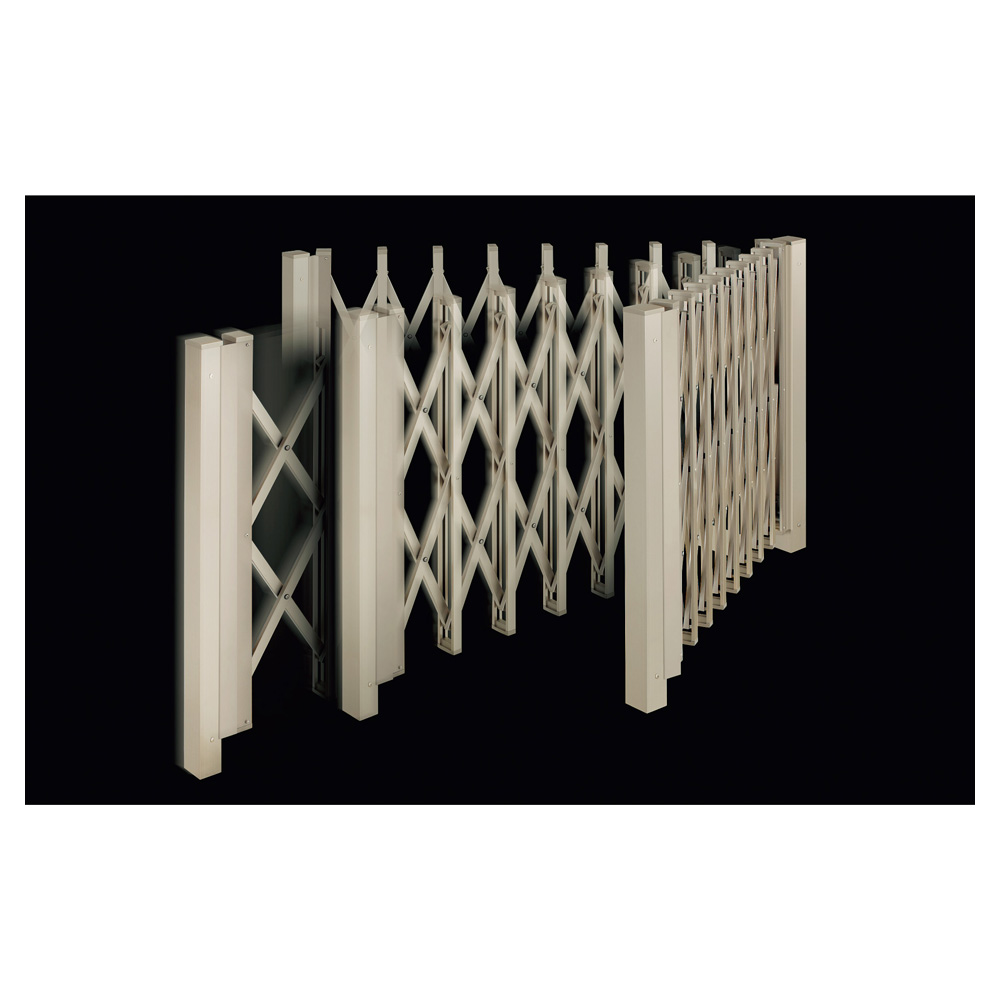

免震構造建築物対応型間仕切り アルミ製免震構造物アコーディオン・スタックタイプ

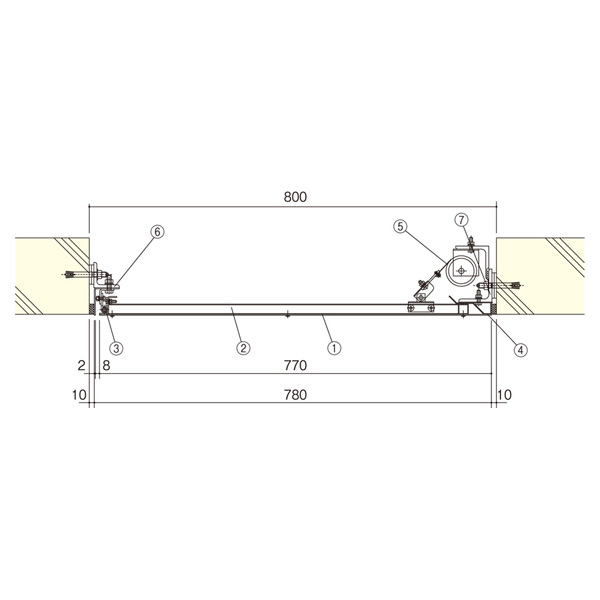

外壁用免震エキスパンションジョイントカバー ステンレス製免震構造物EX51-S

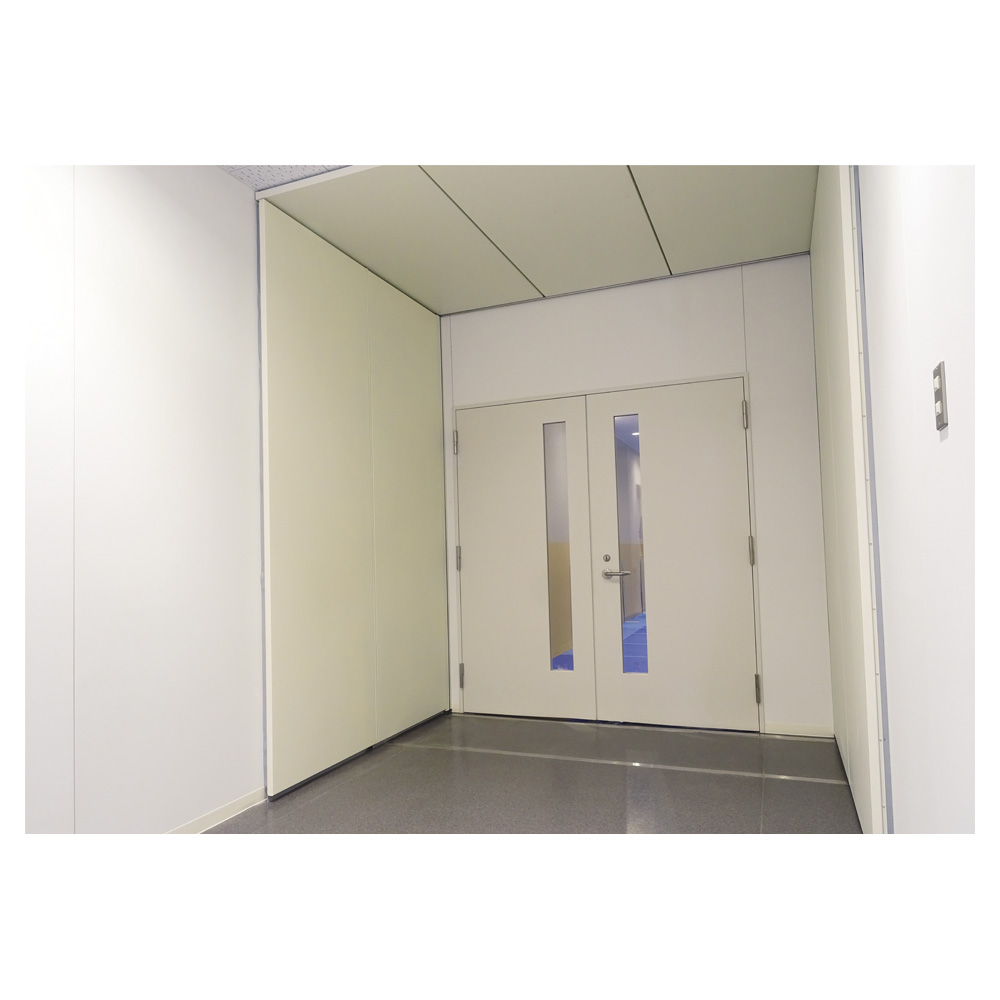

内部壁用免震エキスパンションジョイントカバー 蓋カバー:アルミ フレーム:ステンレス免震構造物EX52-LSA

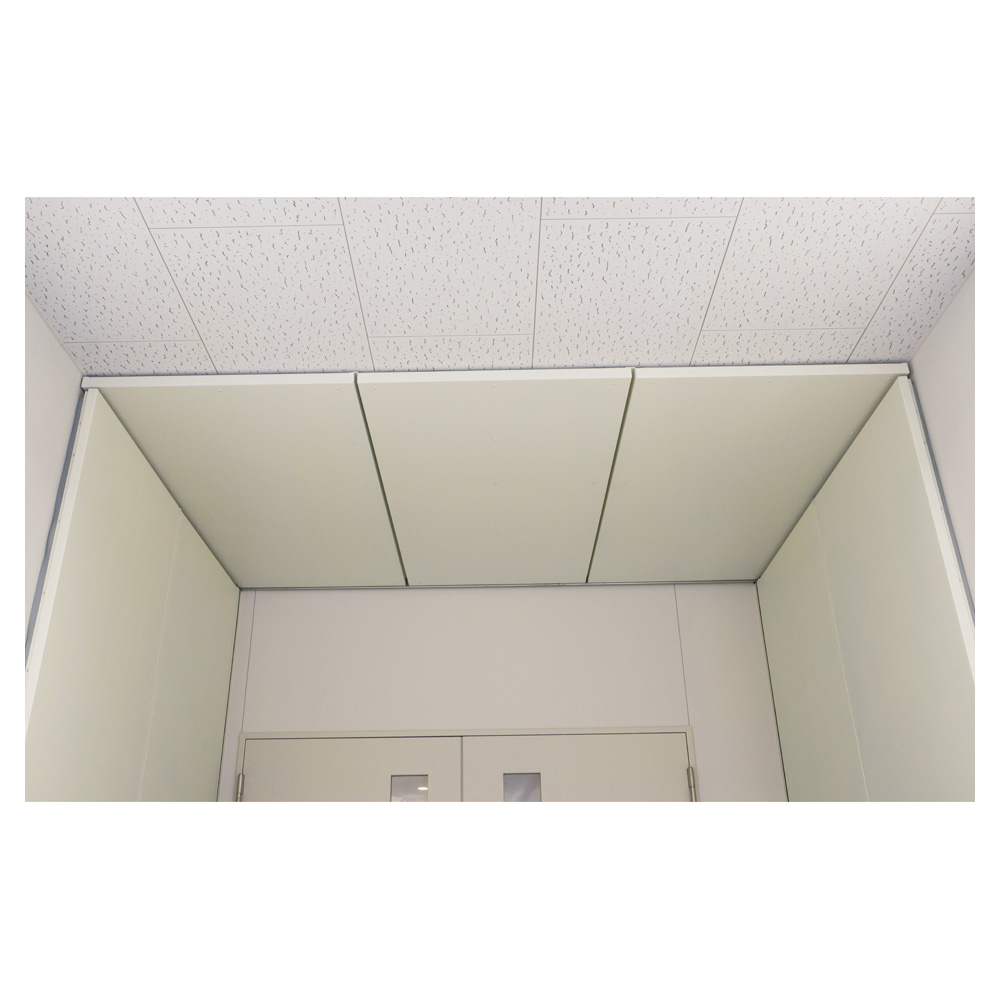

内部天井用免震エキスパンションジョイントカバー 蓋カバー:アルミ フレーム:ステンレス免震構造物EX61-YSA

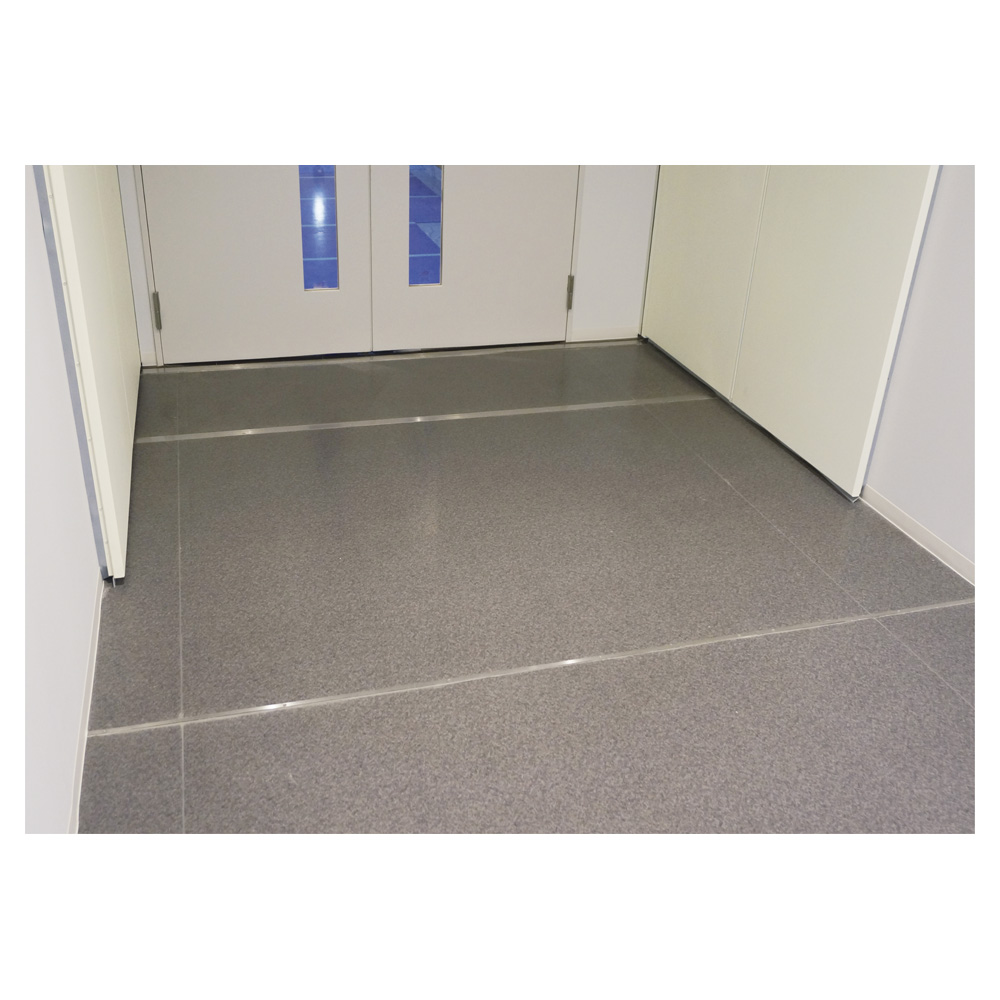

内部床用免震エキスパンションジョイントカバー 鋼製免震構造物EX31-WPN

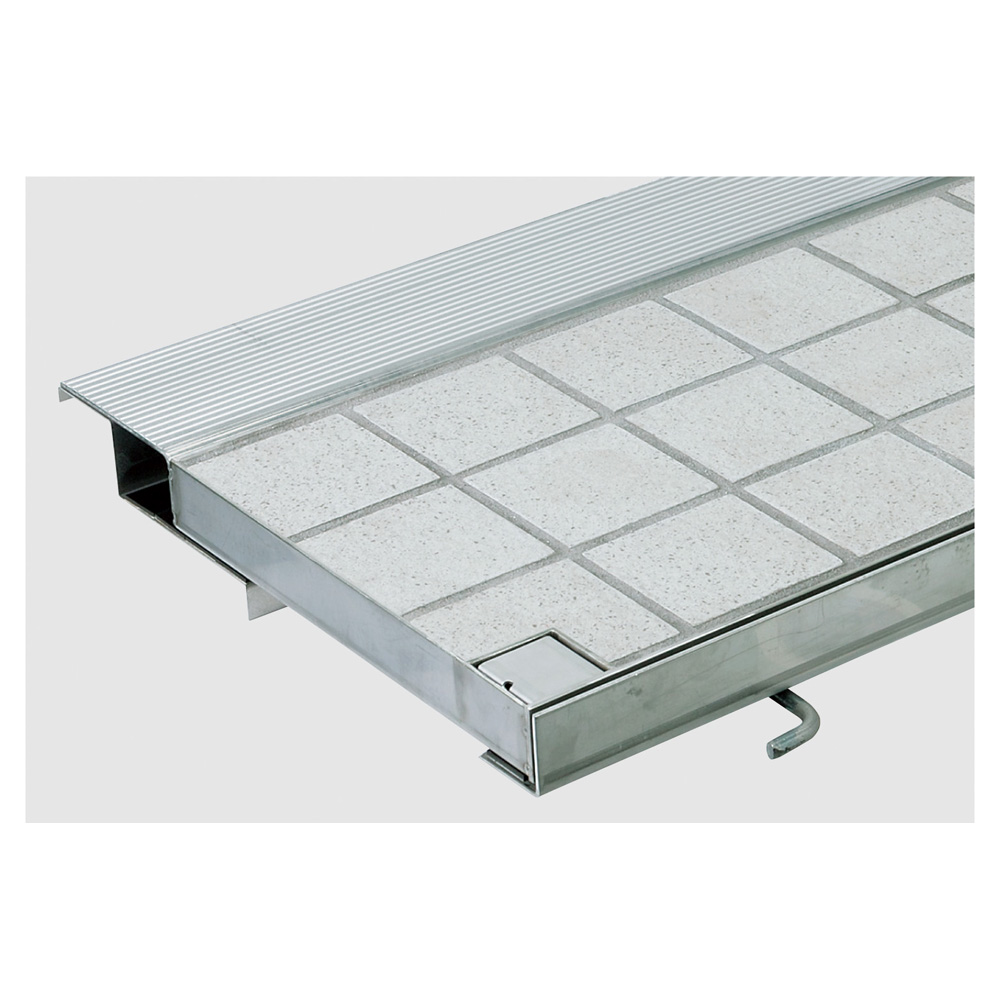

人工地盤用エキスパンションジョイントカバー タイル充填タイプ ステンレス製ペデストリアンデッキEX-STF

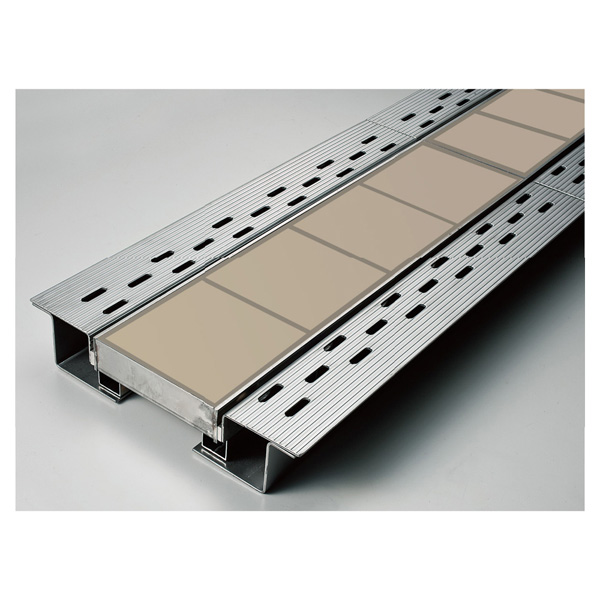

人工地盤用エキスパンションジョイントカバー タイル充填排水タイプ ステンレス製ペデストリアンデッキEX-S1

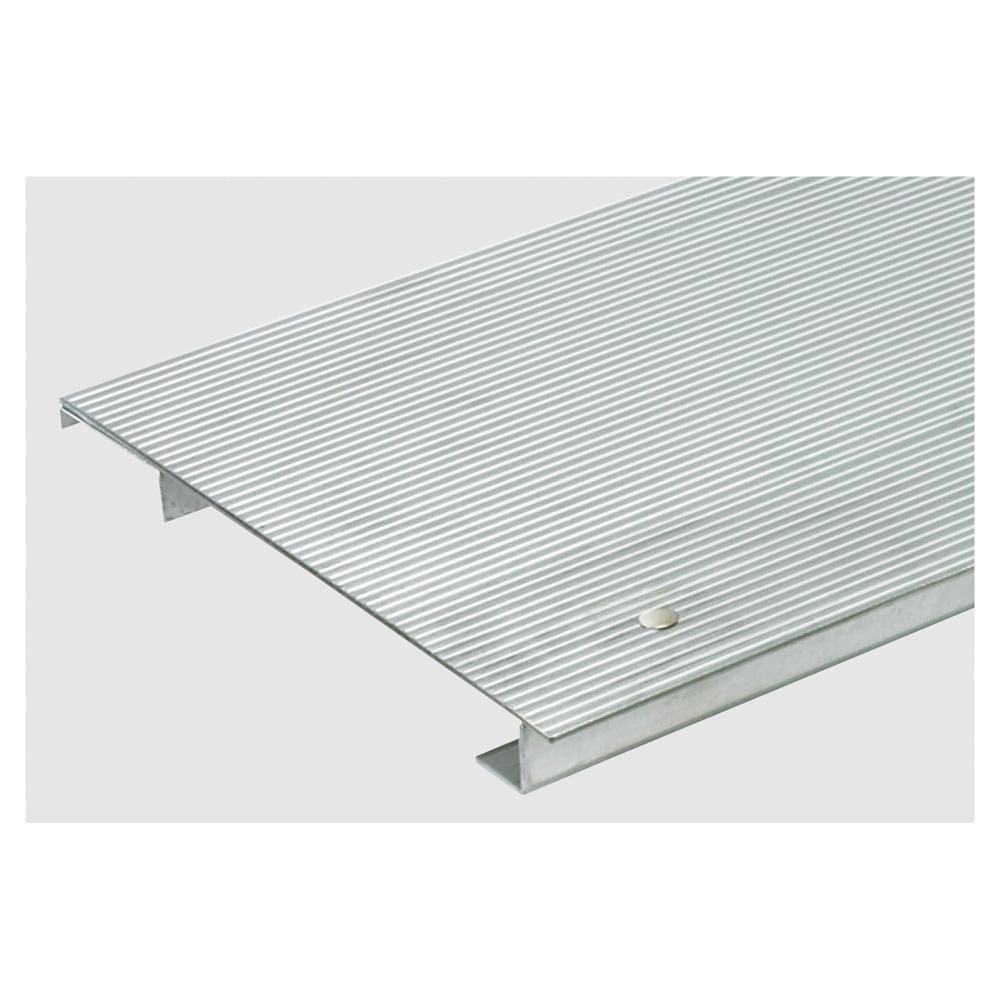

人工地盤用エキスパンションジョイントカバー ステンレスプレートタイプ ステンレス製ペデストリアンデッキEX-NSP

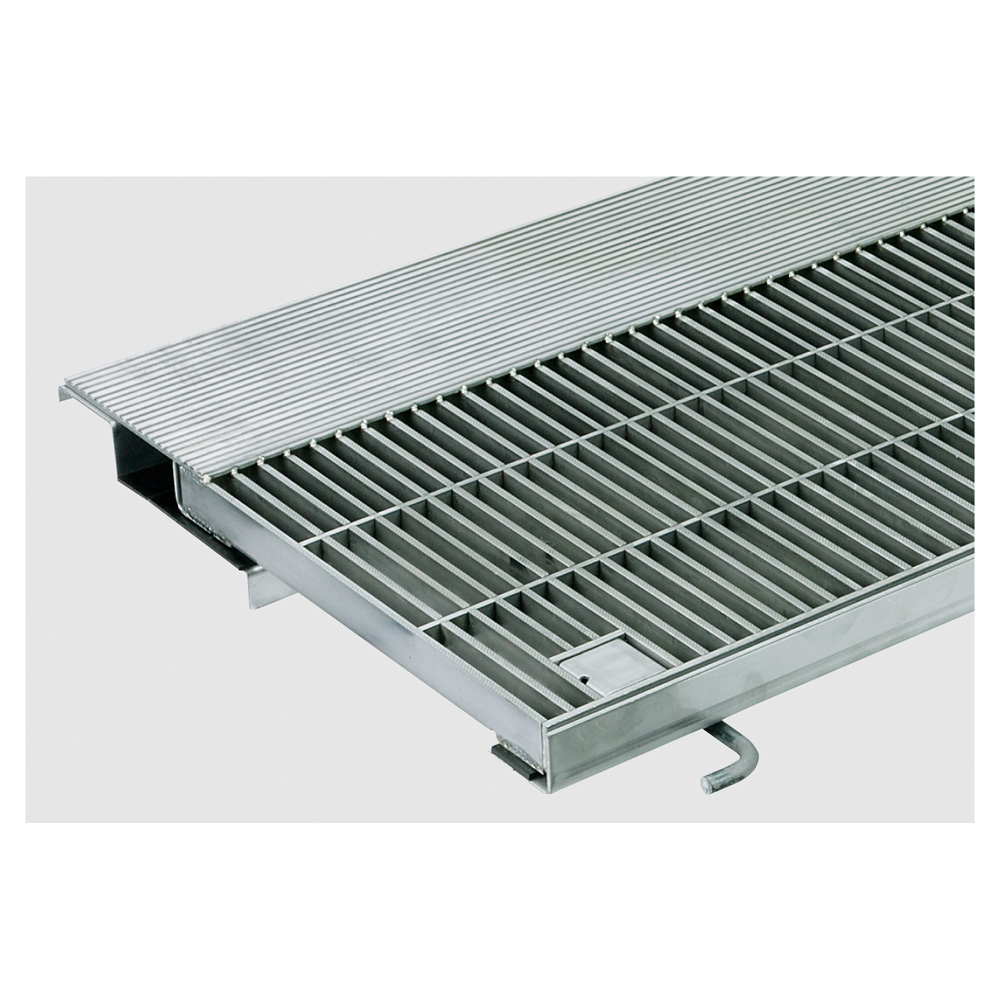

人工地盤用エキスパンションジョイントカバー ステンレスグレーチング排水タイプ ステンレス製ペデストリアンデッキEX-CSNB

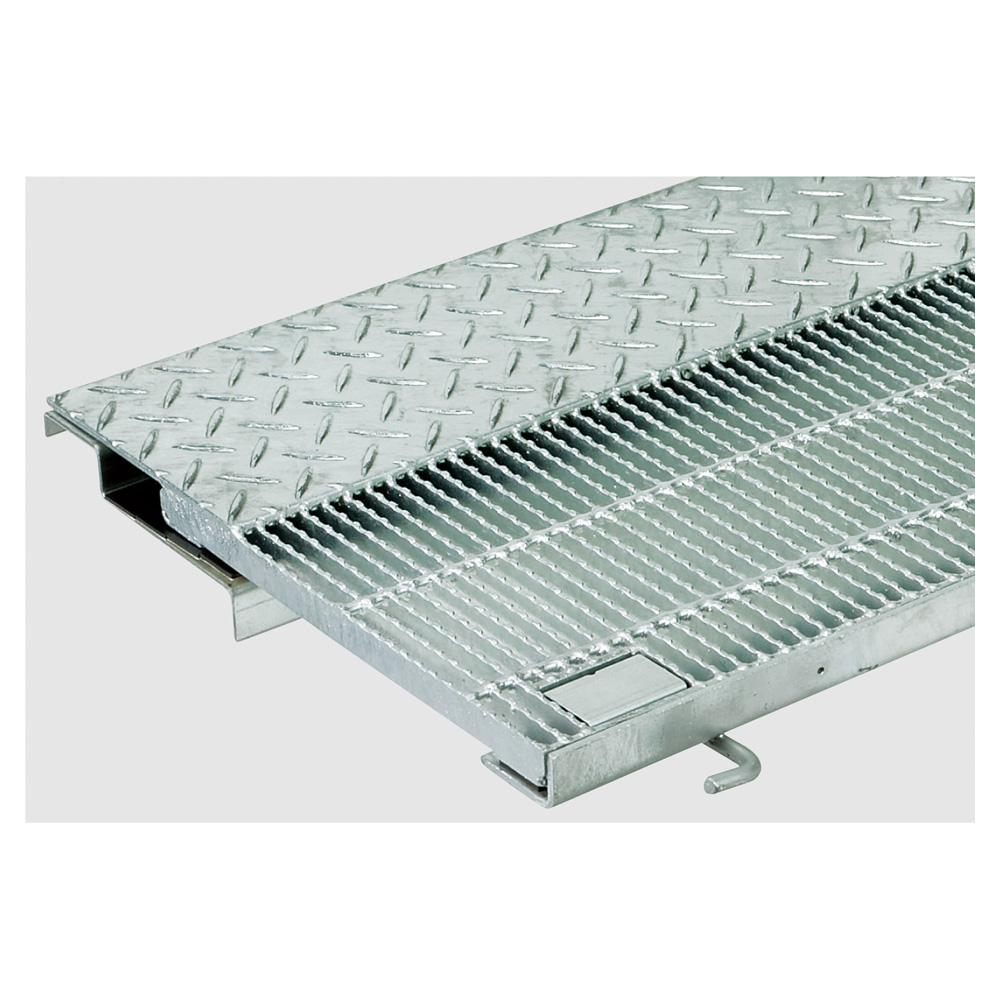

人工地盤用エキスパンションジョイントカバー スチールグレーチング排水タイプ 鋼製立体駐車場EX-CXHB

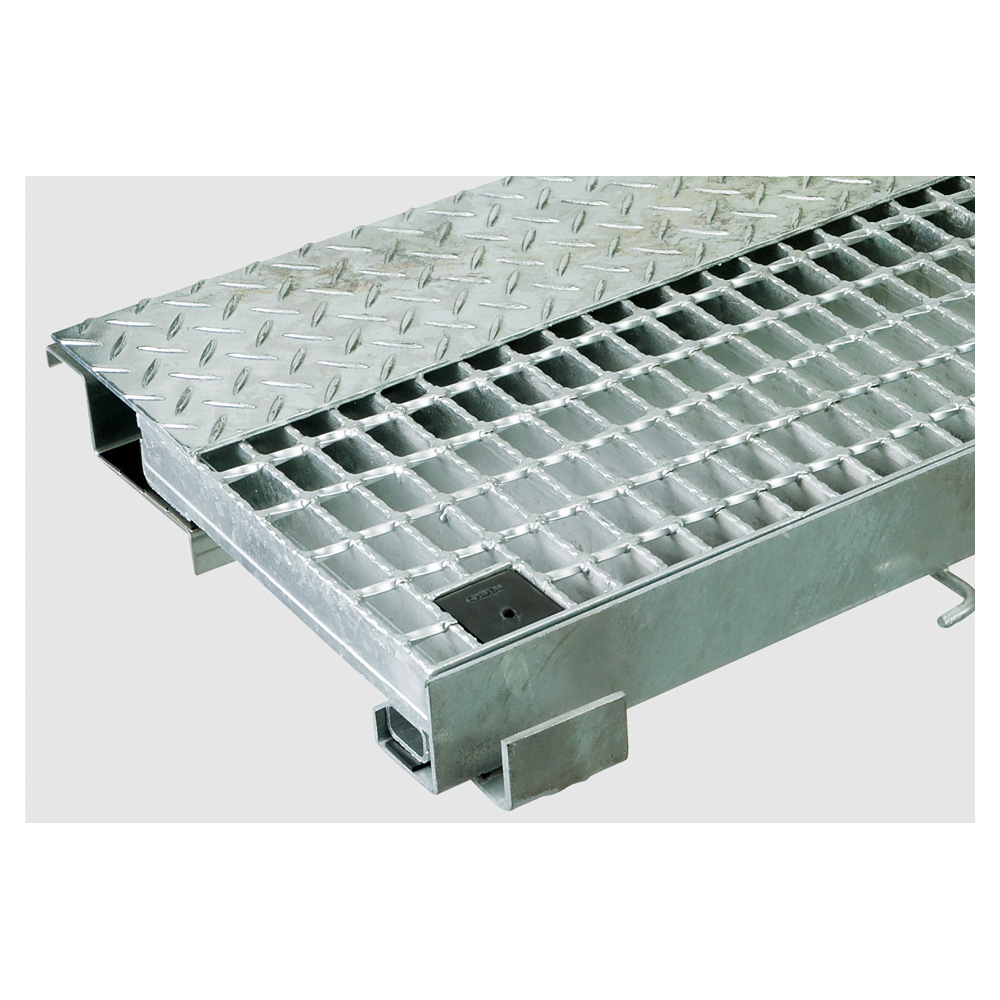

人工地盤用エキスパンションジョイントカバー スチールグレーチング排水タイプ 鋼製立体駐車場EX-VG5B

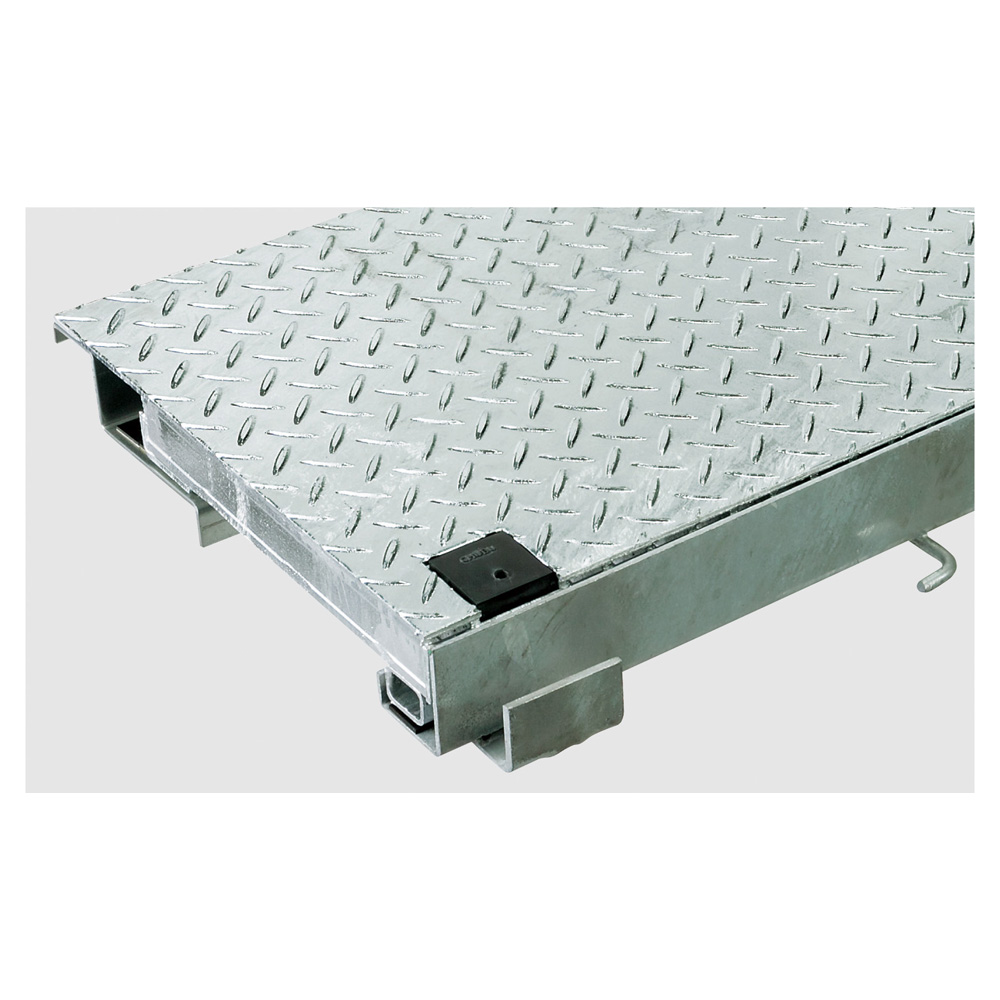

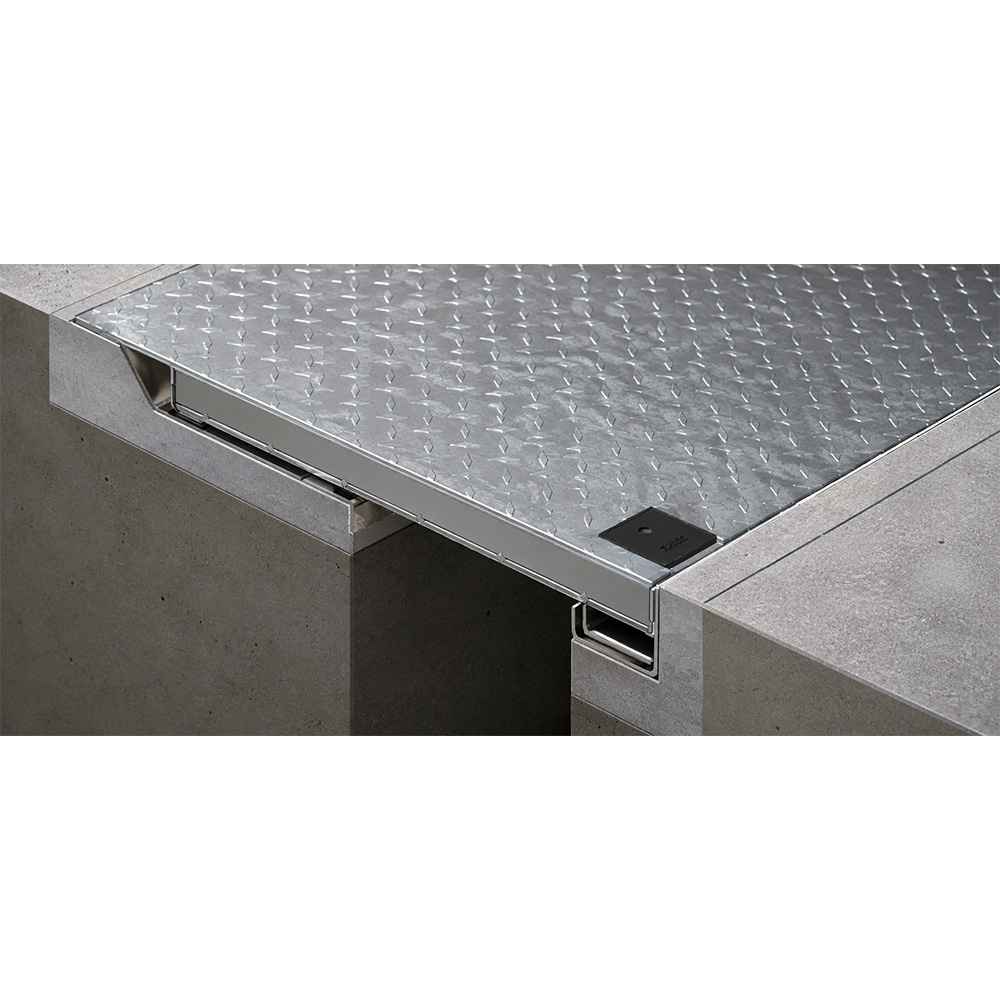

人工地盤用エキスパンションジョイントカバー スチールCHPLタイプ 鋼製立体駐車場EX-CBCP

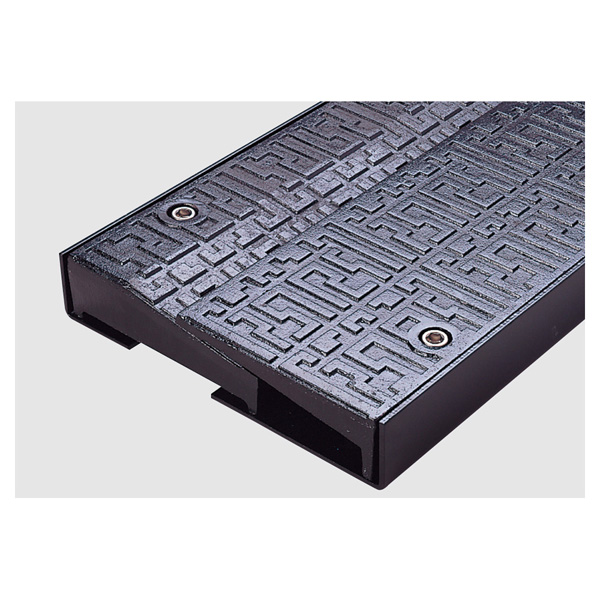

人工地盤用エキスパンションジョイントカバー 重荷重用 ダクタイル鋳鉄製立体駐車場EX25
