110°開閉式桝用スチールグレーチング　CM 【T-25】

本製品は廃番品となっております。

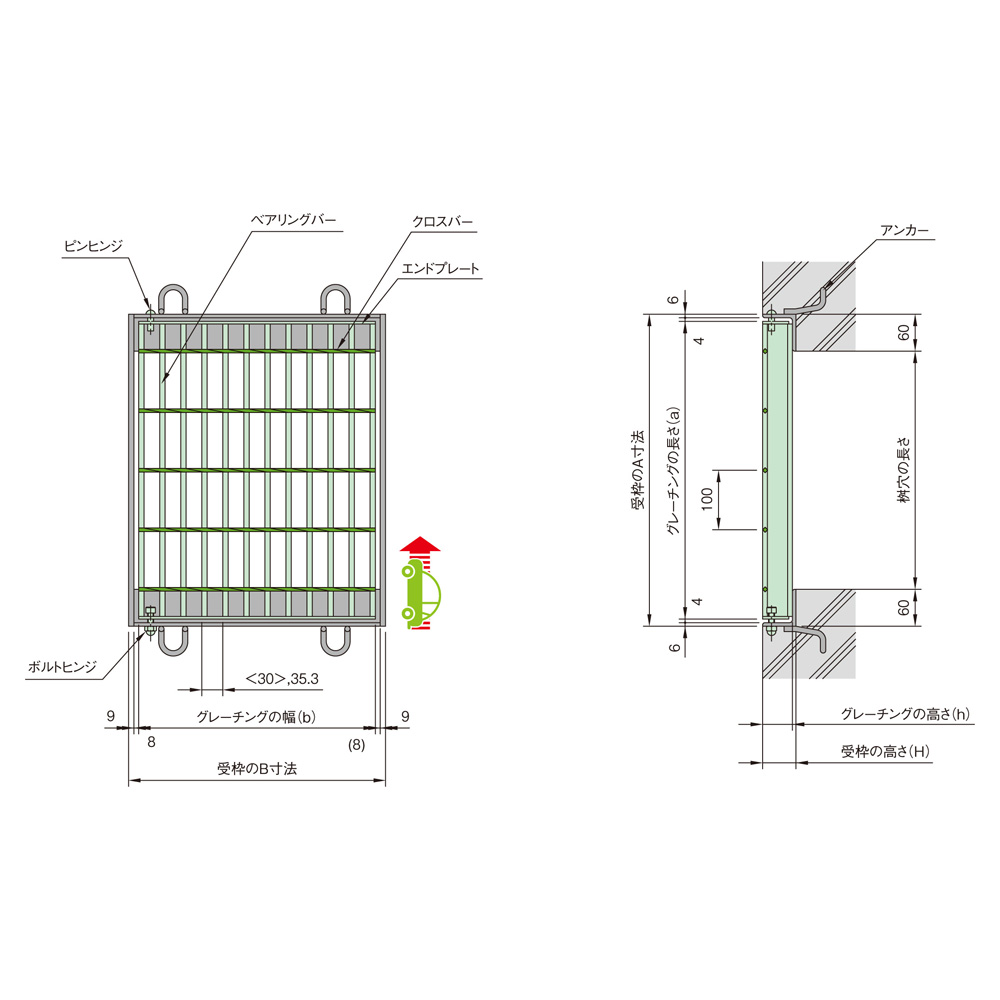

110°開閉式桝用スチールグレーチング
型 式
CM 【T-25】
分類
グレーチング
適用溝
集水桝用
ピッチ目
並目
適用荷重
T-25
車両進行方向
横断用
バー形状
エコノミー
備考
クロスバーピッチ：100mm
備考2
公共建築協会評価対象製品
備考3
製造中止機種・在庫が無くなり次第販売終了させて頂きます。
代替機種
VG5M
適用荷重 桝穴 型式記号 DXF DWG PDF
T-25 300x400 CM-55-34 - - pdf
T-25 400x400 CM-55-44 - - pdf
T-25 500x400 CM-55-54 - - pdf
T-25 450x450 CM-60-450 - - pdf
T-25 300x500 CM-65-35 - - pdf
T-25 400x500 CM-65-45 - - pdf
T-25 500x500 CM-65-55 - - pdf
T-25 300x600 CM-75-36 - - pdf
T-25 400x600 CM-75-46 - - pdf
T-25 500x600 CM-75-56 - - pdf
T-25 600x600 CM-75-66 - - pdf
T-25 500x700 CM-75-57 - - pdf
T-25 700x700 CM-75-77 - - pdf
