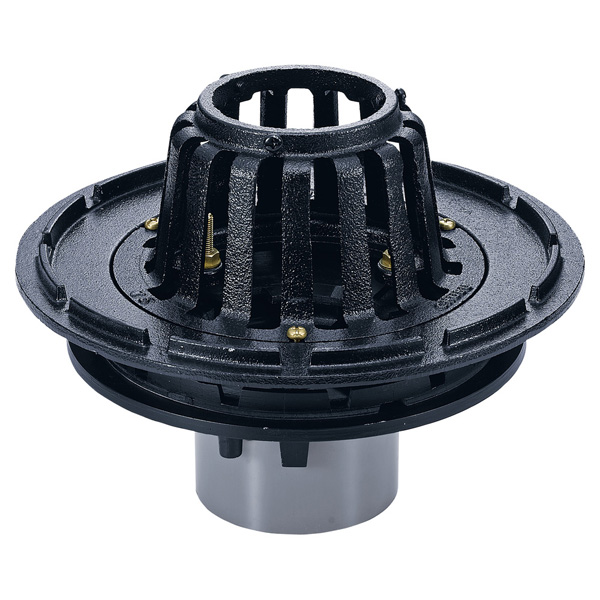

外断熱用ドレン 防水層張掛け幅50mm　BSG-5SD

外断熱用ドレン 防水層張掛け幅50mm
型 式
BSG-5SD
排水形式
たて引き
材質
鋳鉄
施工方法
外断熱用
防水方法
アスファルト・シート防水
接続方法
ねじ込式
使用場所
バルコニー中継
備考
防水層の張掛け幅が50mm以上ありますので、防水層との密着性が向上し、確実な防水工事が施せます。
呼ビ径 型式記号 DXF DWG PDF PDF一覧
50 BSG-5SD-50 - - - pdf
65 BSG-5SD-65 - - - pdf
75 BSG-5SD-75 - - - pdf
100 BSG-5SD-100 - - - pdf
125 BSG-5SD-125 - - - pdf
150 BSG-5SD-150 dxf dwg pdf pdf
