長スパン用IBグレーチング　CIB

長スパン用IBグレーチング
型 式
CIB
分類
長スパン用
適用溝
一般溝用
ピッチ目
並目
適用荷重
T-25
バー形状
エコノミー
備考
クロスバーピッチ：100mm、受注生産品
備考2

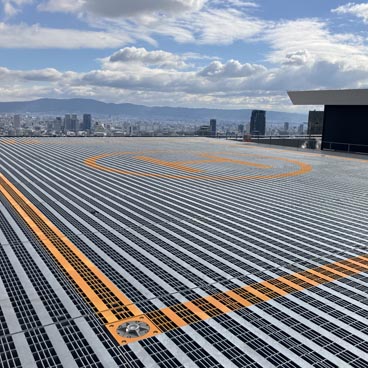

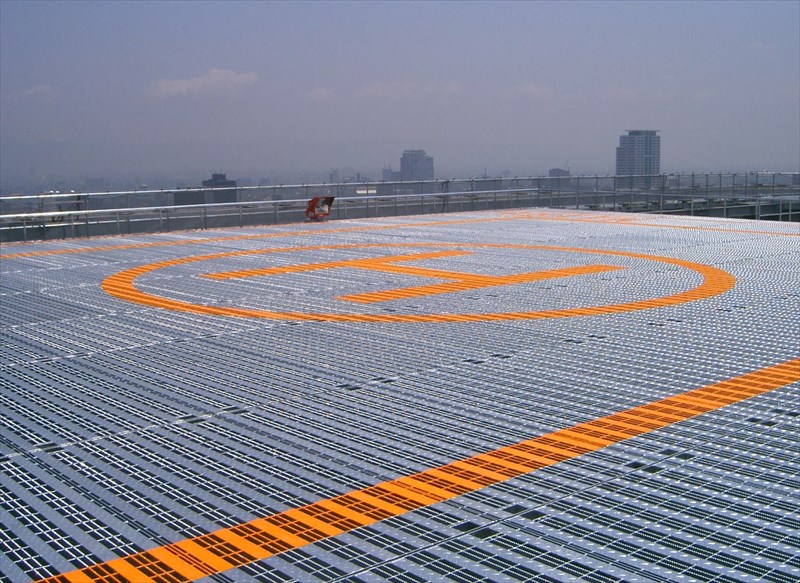

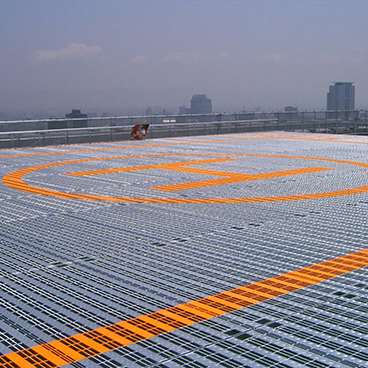

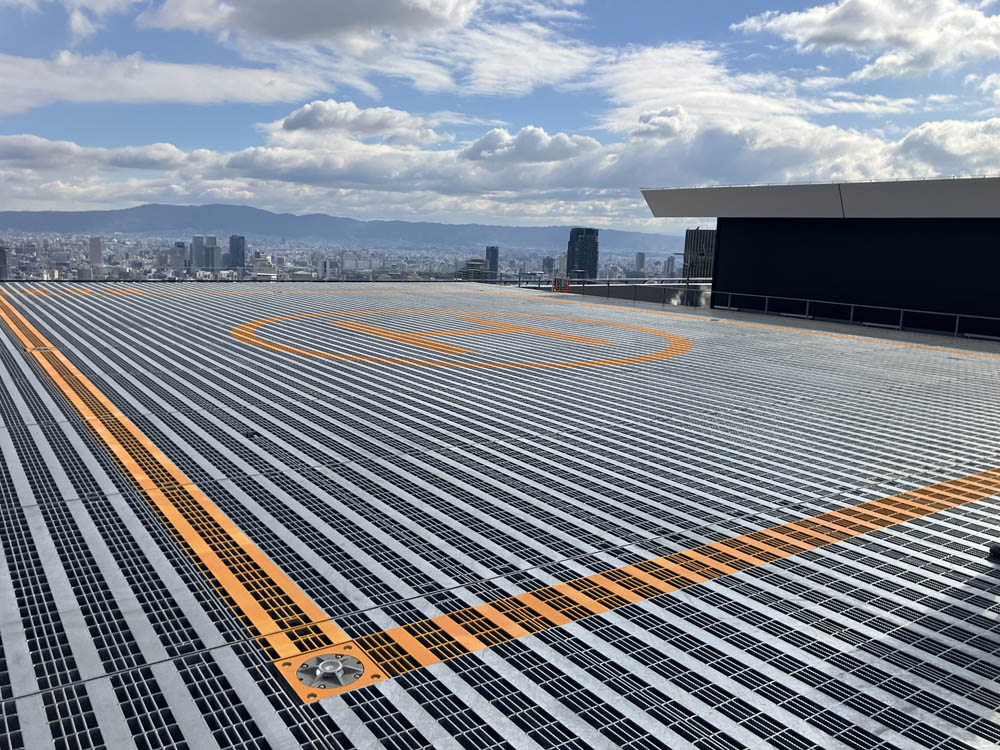

長スパン用の溝蓋、桝蓋にご使用頂けます。主桁材にH形鋼を使しており軽量で十分な強度があります。
適用荷重 溝幅 型式記号 DXF DWG PDF
T-25 600 CIB-120B-6 - - pdf
T-25 700 CIB-120B-7 - - pdf
T-25 800 CIB-120B-8 - - pdf
T-25 900 CIB-150B-9 - - pdf
T-25 1000 CIB-150B-10 - - pdf
T-25 1100 CIB-150B-11 - - pdf
T-25 1200 CIB-150B-12 - - pdf
T-25 1300 CIB-150B-13 - - pdf
T-25 1400 CIB-150B-14 - - pdf
T-25 1500 CIB-151B-15 - - pdf
T-25 1600 CIB-151B-16 - - pdf
T-25 1700 CIB-151B-17 - - pdf
T-25 1800 CIB-151B-18 - - pdf
T-25 1900 CIB-150GB-19 - - -
T-25 2000 CIB-150GB-20 - - -
