デッキプレート用よこ引きドレン　DCHCS-R

デッキプレート用よこ引きドレン
型 式
DCHCS-R
排水形式
よこ引き
材質
鋳鉄
施工方法

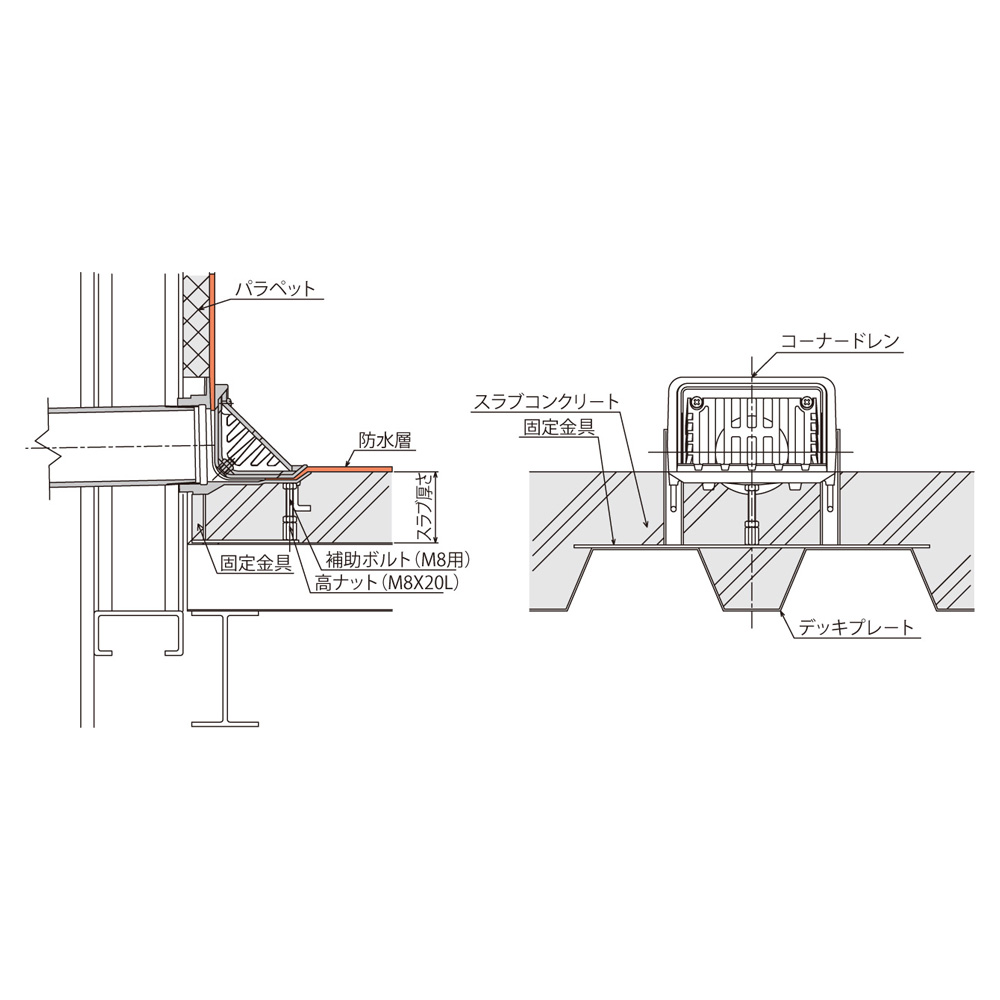

デッキプレート用
防水方法
アスファルト・シート防水
接続方法
ねじ込式
使用場所
フロアー・屋上
ストレーナ
ドームストレーナ
呼ビ径 型式記号 DXF DWG PDF PDF一覧
50 DCHCS-R-50 - - - pdf
65 DCHCS-R-65 - - - pdf
75 DCHCS-R-75 dxf dwg pdf pdf
100 DCHCS-R-100 - - - pdf
125 DCHCS-R-125 dxf dwg pdf pdf
150 DCHCS-R-150 - - - pdf
