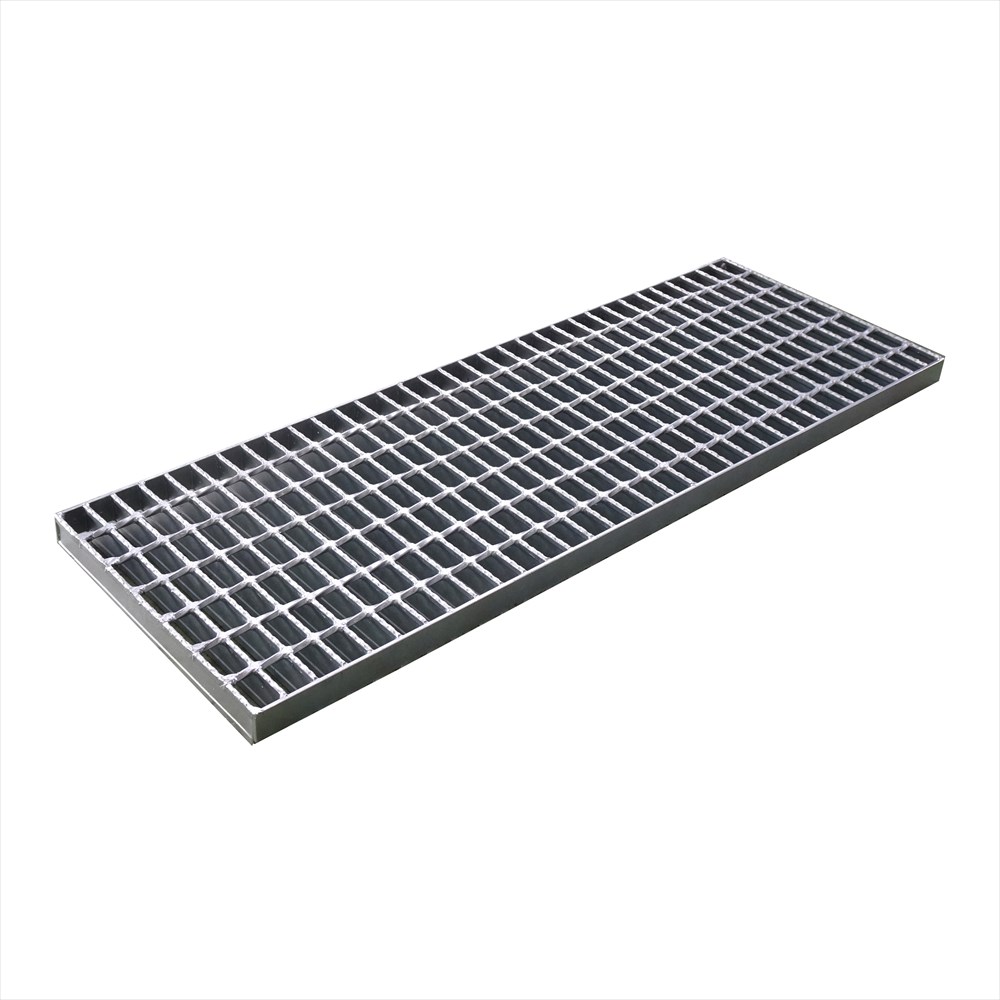

側溝用スチールグレーチング　VG5B

側溝用スチールグレーチング
型 式
VG5B
分類
グレーチング
適用溝
一般溝用
ピッチ目
並目
適用荷重
T-25
車両進行方向
側溝用
バー形状
Vギザ
備考

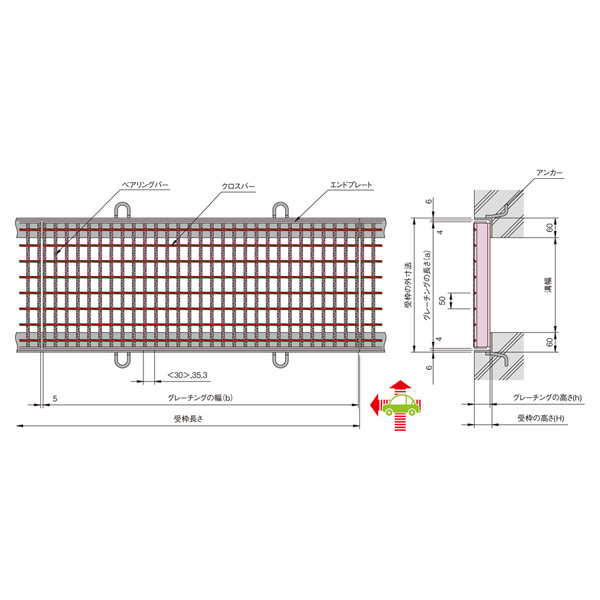

クロスバーピッチ：50mm
備考2
公共建築協会評価対象製品
適用荷重 溝幅 型式記号 DXF DWG PDF
T-25 200 VG5B-44-2 dxf dwg pdf
T-25 250 VG5B-44-2.5 dxf dwg pdf
T-25 300 VG5B-50-3 dxf dwg pdf
T-25 350 VG5B-55-3.5 dxf dwg pdf
T-25 400 VG5B-65-4 dxf dwg pdf
T-25 450 VG5B-75-4.5 dxf dwg pdf
T-25 500 VG5B-90-5 dxf dwg pdf
T-25 550 VG5B-90-5.5 dxf dwg pdf
T-25 600 VG5B-100-6 dxf dwg pdf
