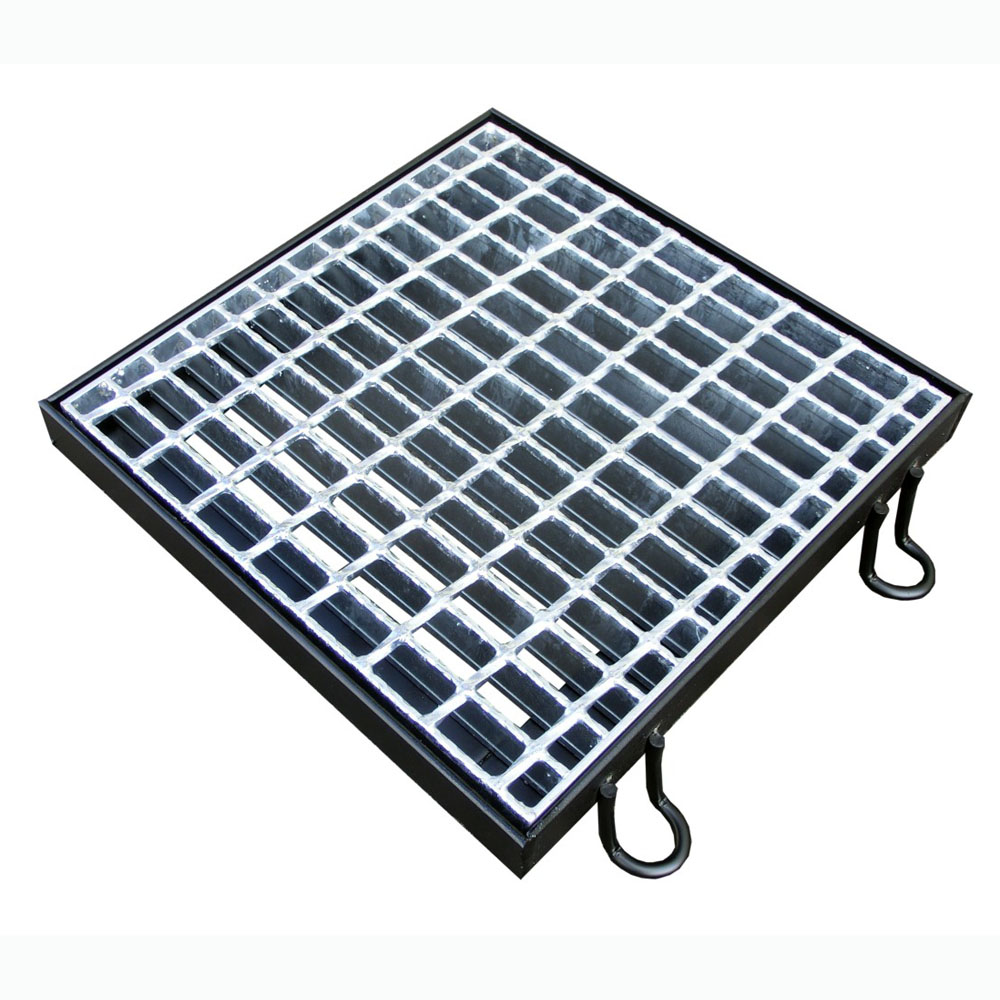

落し込み式正方形桝用スチールグレーチング VG5BF
| 型式 |
VG5BF |
| 分類 |
グレーチング |
| 適用溝 |
集水桝用 |
| ピッチ目 |
並目 |
| 適用荷重 |
T-2 |
| 車両進行方向 |
横断用 |
| バー形状 |
Vギザ |
| 備考 |
クロスバーピッチ：50mm |
| 備考2 |
公共建築協会評価対象製品 |
| 適用荷重 | 桝穴 | 型式記号 |
DXF |
DWG |
PDF |
| T-2 | 300x300 | VG5BF-25-33 |
|
|
|
| T-2 | 350x350 | VG5BF-32-350 |
|
|
|
| T-2 | 400x400 | VG5BF-32-44 |
|
|
|
| T-2 | 450x450 | VG5BF-32-450 |
|
|
|
| T-2 | 500x500 | VG5BF-38-55 |
|
|
|
| T-2 | 600x600 | VG5BF-38-66 |
|
|
|
| T-2 | 700x700 | VG5BF-44-77 |
|
|
|
| T-2 | 800x800 | VG5BF-44-88 |
|
|
|
| T-2 | 900x900 | VG5BF-50-99 |
|
|
|
| T-2 | 1000x1000 | VG5BF-50-11 |
|
|
|
