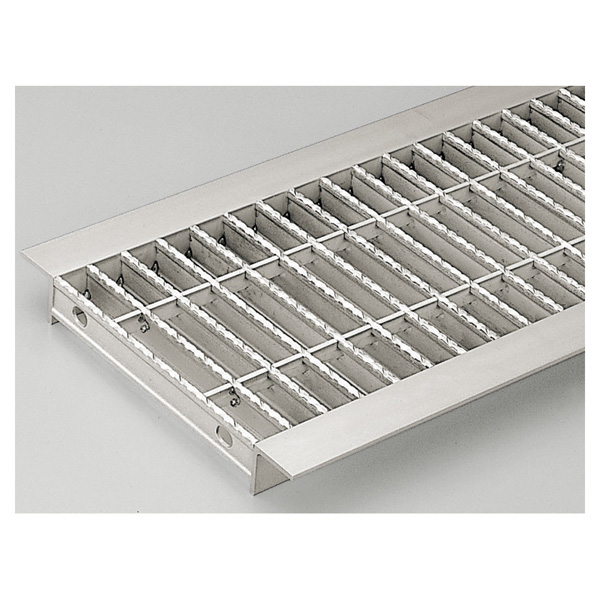

U字溝タイプ 側溝 SIU
| 型式 |
SIU |
| 分類 |
U字溝用 |
| 仕様 |
プレーン |
| バー形状 |

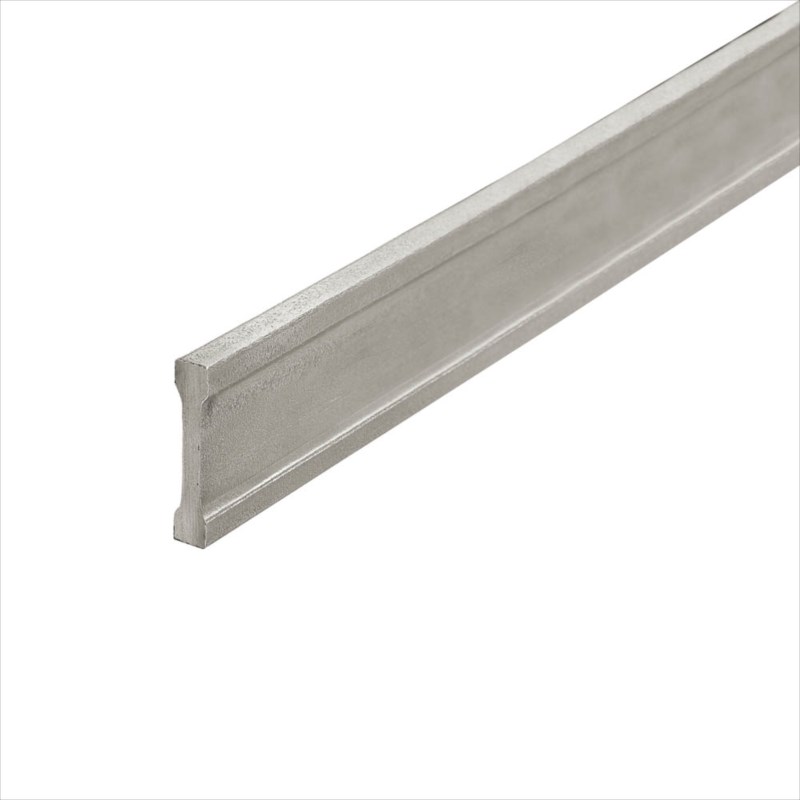

Iバー |
| 適用荷重 |
T6 T2 歩道用 |
| 強度区分 |
一般タイプ |
| 備考 |
公共建築協会評価対象製品 |
| 溝幅 | 高さ | 型式記号 |
DXF |
DWG |
JWW | P=30 | P=22 | P=15 |
| 150 | 20 | SIU-520-15 |
|
|
| | | |
| 150 | 25 | SIU-525-15 |
|
|
| | | |
| 150 | 32 | SIU-532-15 |
|
|
| | | |
| 180 | 20 | SIU-520-18 |
|
|
| | | |
| 180 | 25 | SIU-525-18 |
|
|
| | | |
| 180 | 32 | SIU-532-18 |
|
|
| | | |
| 240 | 20 | SIU-520-24 |
|
|
| | | |
| 240 | 25 | SIU-525-24 |
|
|
| | | |
| 240 | 32 | SIU-532-24 |
|
|
| | | |
| 300 | 20 | SIU-520-30 |
|
|
| | | |
| 300 | 25 | SIU-525-30 |
|
|
| | | |
| 300 | 32 | SIU-532-30 |
|
|
| | | |
| 360 | 20 | SIU-520-36 |
|
|
| | | |
| 360 | 25 | SIU-525-36 |
|
|
| | | |
| 360 | 32 | SIU-532-36 |
|
|
| | | |
