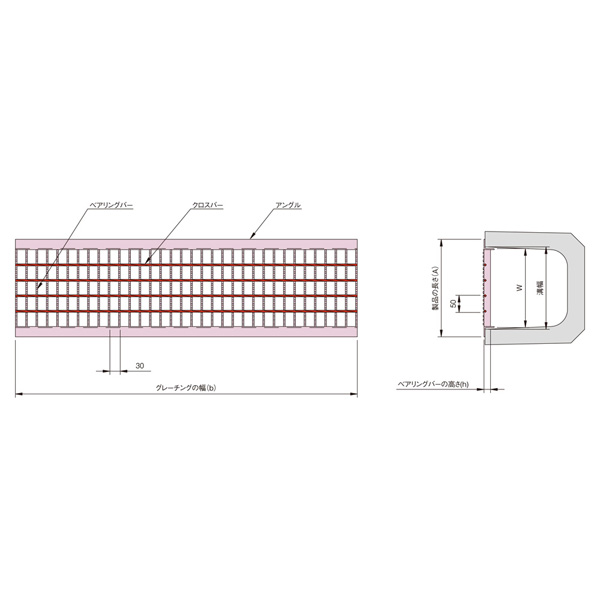

歩道用U字溝用スチールグレーチング CXU-P
| 型式 |
CXU-P |
| 分類 |
グレーチング |
| 適用溝 |
U字溝用 |
| ピッチ目 |
並目 |
| 適用荷重 |
歩道 |
| 車両進行方向 |
側溝用 |
| バー形状 |
ギザギザ |
| 備考 |
クロスバーピッチ：50mm |
| 備考2 |
公共建築協会評価対象製品 |
| 適用荷重 | 溝幅 | 型式記号 |
DXF |
DWG |
PDF |
| 歩道 | 120 | CXU-P-19-12 |
|
|
|
| 歩道 | 150 | CXU-P-19-15 |
|
|
|
| 歩道 | 180 | CXU-P-19-18 |
|
|
|
| 歩道 | 200 | CXU-P-19-20 |
|
|
|
| 歩道 | 240 | CXU-P-19-24 |
|
|
|
| 歩道 | 300 | CXU-P-19-30 |
|
|
|
| 歩道 | 360 | CXU-P-19-36 |
|
|
|
