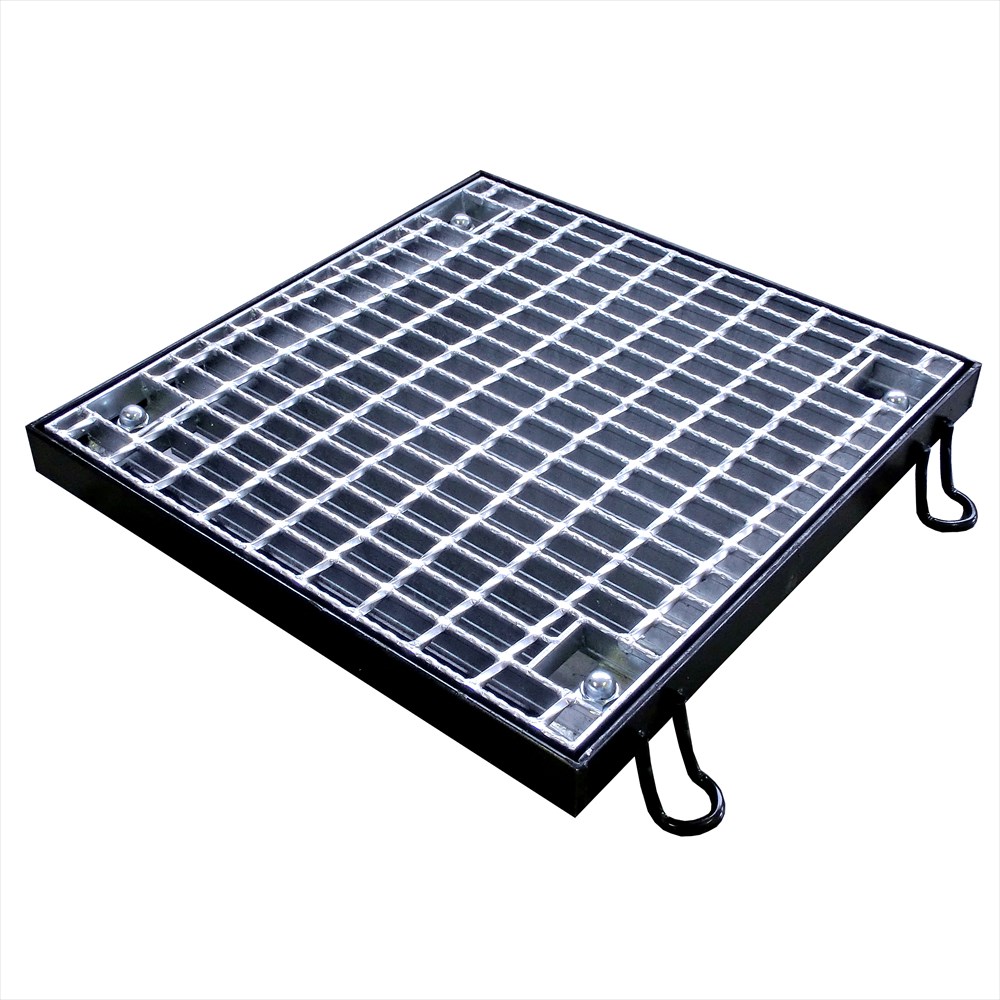

ボルト固定式正方形桝用スチールグレーチング VG5BBF
| 型式 |
VG5BBF |
| 分類 |
グレーチング |
| 適用溝 |
集水桝用 |
| ピッチ目 |
並目 |
| 適用荷重 |
T-25 |
| 車両進行方向 |
横断用 |
| バー形状 |
Vギザ |
| 備考 |
クロスバーピッチ：50mm |
| 備考2 |
公共建築協会評価対象製品 |
| 適用荷重 | 桝穴 | 型式記号 |
DXF |
DWG |
PDF |
| T-25 | 300x300 | VG5BBF-50-33A |
|
|
|
| T-25 | 350x350 | VG5BBF-50-350A |
|
|
|
| T-25 | 400x400 | VG5BBF-55-44A |
|
|
|
| T-25 | 450x450 | VG5BBF-60-450A |
|
|
|
| T-25 | 500x500 | VG5BBF-65-55A |
|
|
|
| T-25 | 600x600 | VG5BBF-75-66A |
|
|
|
| T-25 | 700x700 | VG5BBF-75-77A |
|
|
|
| T-25 | 800x800 | VG5BBF-90-88A |
|
|
|
| T-25 | 900x900 | VG5BBF-90-99A |
|
|
|
| T-25 | 1000x1000 | VG5BBF-100-11A |
|
|
|
| T-25 | 300x300 | VG5BBF-50-33B |
|
|
|
| T-25 | 350x350 | VG5BBF-50-350B |
|
|
|
| T-25 | 400x400 | VG5BBF-55-44B |
|
|
|
| T-25 | 450x450 | VG5BBF-60-450B |
|
|
|
| T-25 | 500x500 | VG5BBF-65-55B |
|
|
|
| T-25 | 600x600 | VG5BBF-75-66B |
|
|
|
| T-25 | 700x700 | VG5BBF-75-77B |
|
|
|
| T-25 | 800x800 | VG5BBF-90-88B |
|
|
|
| T-25 | 900x900 | VG5BBF-90-99B |
|
|
|
| T-25 | 1000x1000 | VG5BBF-100-11B |
|
|
|
