階段用グレーチング CST
型式 |
CST |
分類 |
階段・床板 |
ピッチ目 |
並目 |
バー形状 |
エコノミー |
備考 |
クロスバーピッチ:100mm、受注生産品 エコノミー「CST」 ギザギザ「CXST」 |
備考2 |

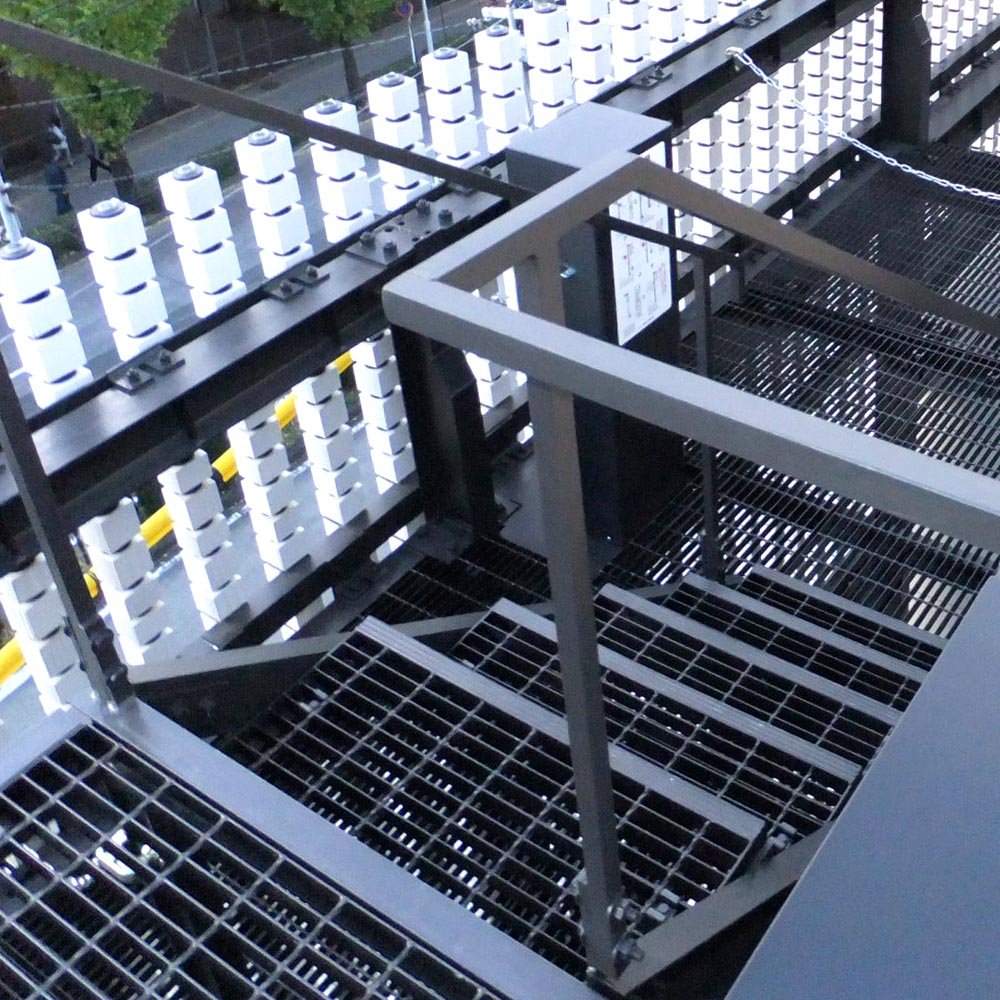

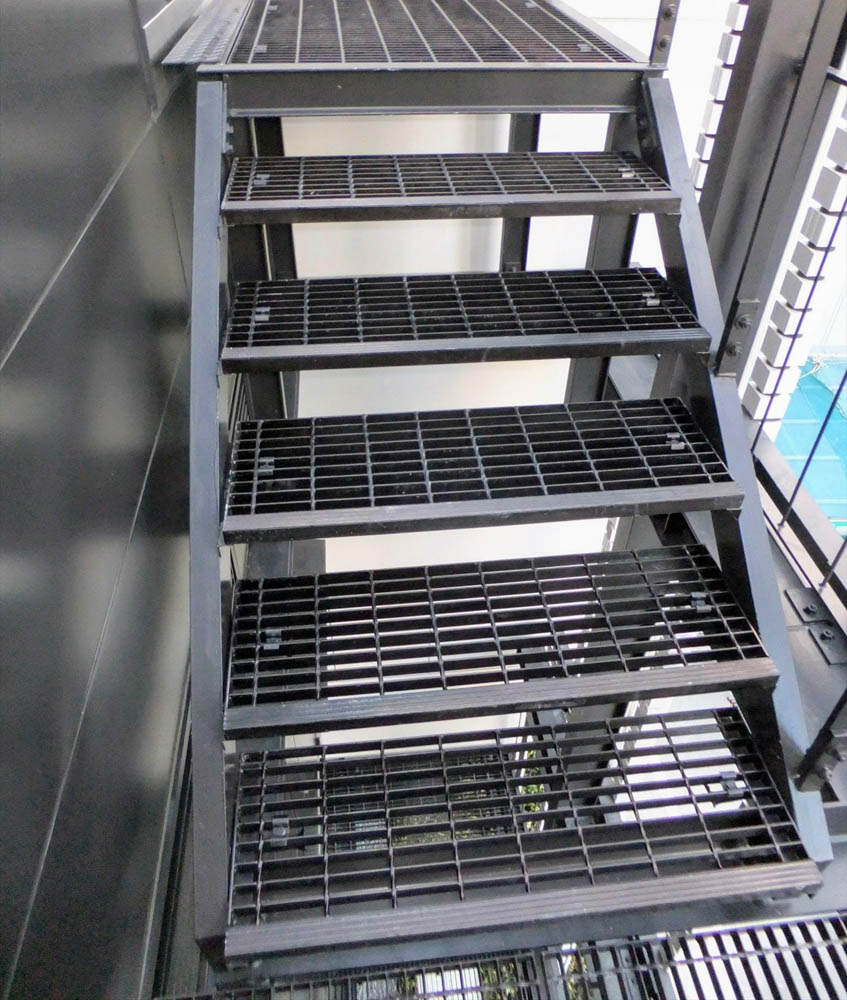

階段でお使いいただけるよう、すべり止めをつけた階段踏板用グレーチングです。主に点検歩廊の階段やオフィスビルの非常階段にご使用頂けます。溶接固定式とボルト固定式を用意しています。 |
ベアリングバー | 長さ×幅 | 型式記号 |
DXF |
DWG |

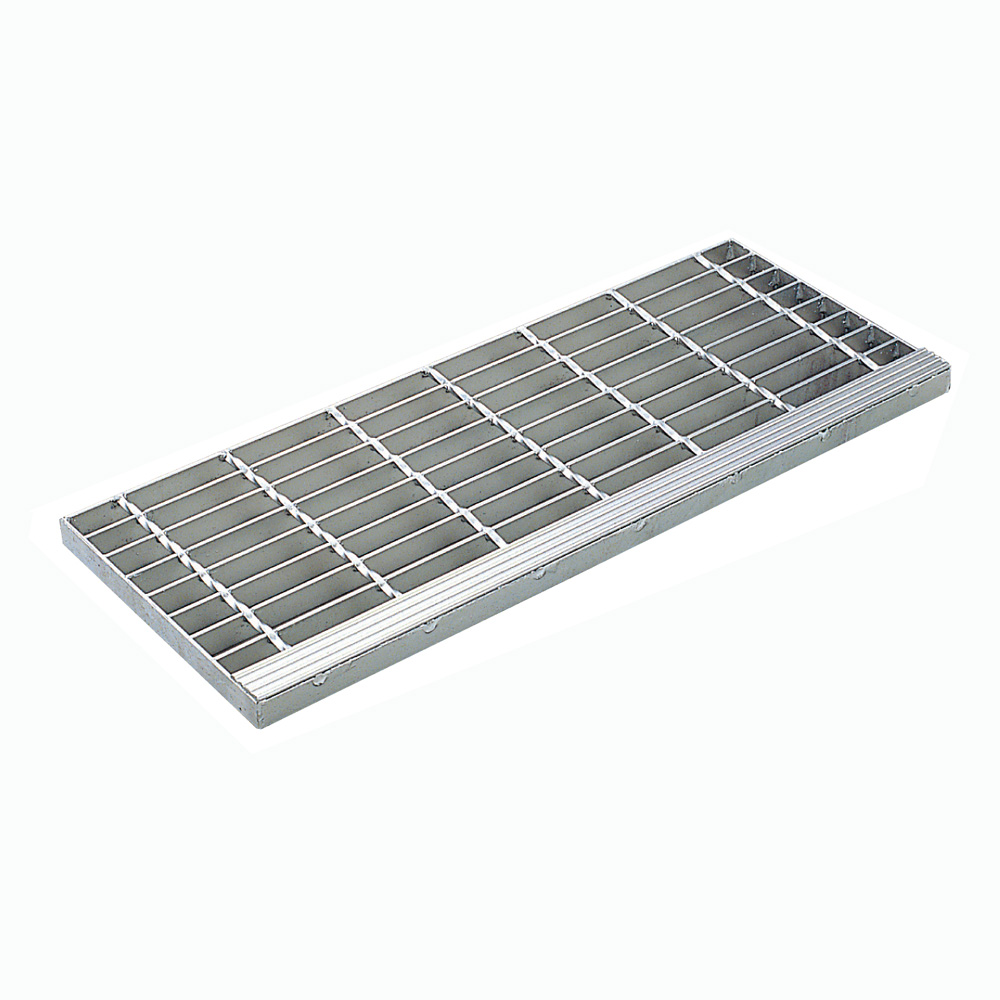

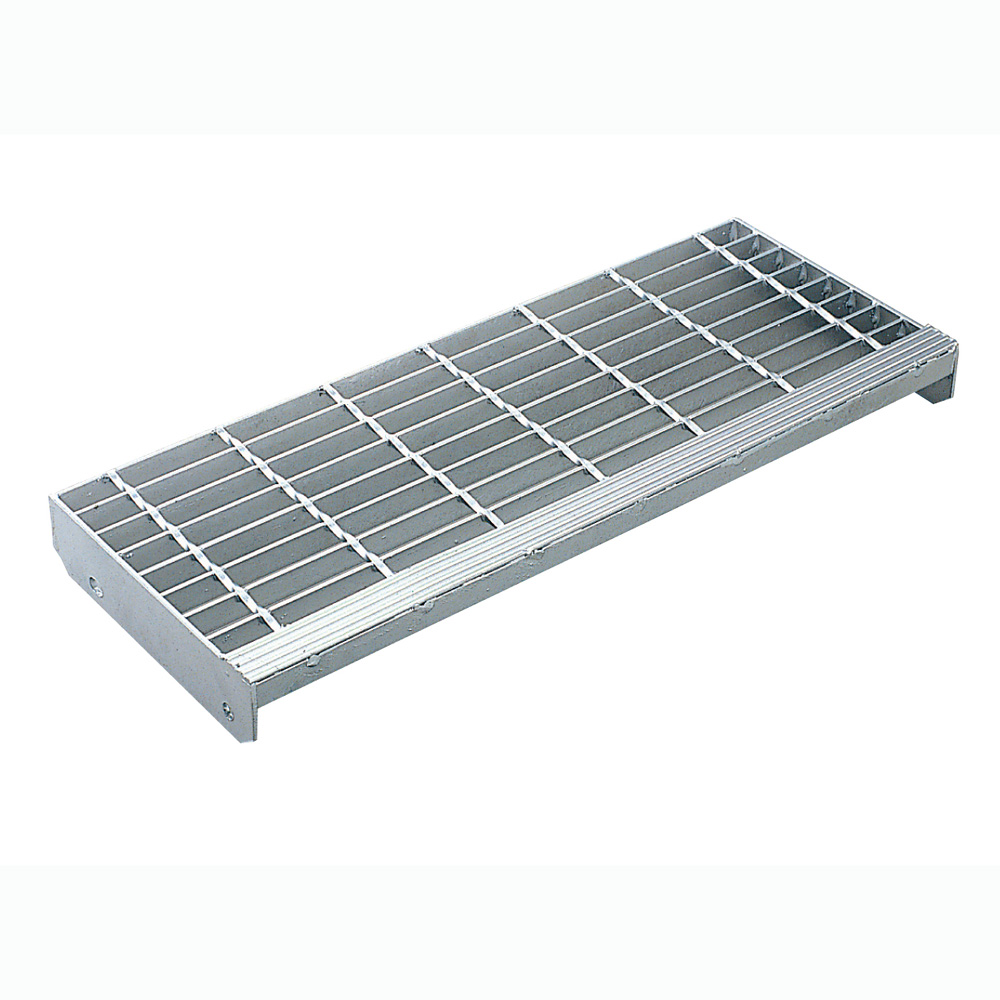

溶接式 | ボルト式 |
FB25x3 | 500×183 | CST-325-500x183 |
- |
- |
| |
FB25x3 | 500×243 | CST-325-500x243 |
- |
- |
| |
FB25x3 | 500×273 | CST-325-500x273 |
- |
- |
| |
FB25x3 | 600×183 | CST-325-600x183 |
- |
- |
| |
FB25x3 | 600×243 | CST-325-600x243 |
- |
- |
| |
FB25x3 | 600×273 | CST-325-600x273 |
- |
- |
| |
FB25x3 | 700×183 | CST-325-700x183 |
- |
- |
| |
FB25x3 | 700×243 | CST-325-700x243 |
- |
- |
| |
FB25x3 | 700×273 | CST-325-700x273 |
- |
- |
| |
I-25X5X3 | 600×185 | CST-525-600x185 |
- |
- |
| |
I-25X5X3 | 600×245 | CST-525-600x245 |
- |
- |
| |
I-25X5X3 | 600×275 | CST-525-600x275 |
- |
- |
| |
I-25X5X3 | 700×185 | CST-525-700x185 |
- |
- |
| |
I-25X5X3 | 700×245 | CST-525-700x245 |
- |
- |
| |
I-25X5X3 | 700×275 | CST-525-700x275 |
- |
- |
| |
I-25X5X3 | 800×185 | CST-525-800x185 |
- |
- |
| |
I-25X5X3 | 800×245 | CST-525-800x245 |
- |
- |
| |
I-25X5X3 | 800×275 | CST-525-800x275 |
- |
- |
| |
I-25X5X3 | 900×185 | CST-525-900x185 |
- |
- |
| |
I-25X5X3 | 900×245 | CST-525-900x245 |
- |
- |
| |
I-25X5X3 | 900×275 | CST-525-900x275 |
- |
- |
| |
I-32X5X3 | 800×185 | CST-532-800x185 |
- |
- |
| |
I-32X5X3 | 800×245 | CST-532-800x245 |
- |
- |
| |
I-32X5X3 | 800×275 | CST-532-800x275 |
- |
- |
| |
I-32X5X3 | 900×185 | CST-532-900x185 |
- |
- |
| |
I-32X5X3 | 900×245 | CST-532-900x245 |
- |
- |
| |
I-32X5X3 | 900×275 | CST-532-900x275 |
- |
- |
| |
I-32X5X3 | 1000×185 | CST-532-1000x185 |
- |
- |
| |
I-32X5X3 | 1000×245 | CST-532-1000x245 |
- |
- |
| |
I-32X5X3 | 1000×275 | CST-532-1000x275 |
- |
- |
| |
I-32X5X3 | 1100×185 | CST-532-1100x185 |
- |
- |
| |
I-32X5X3 | 1100×245 | CST-532-1100x245 |
- |
- |
| |
I-32X5X3 | 1100×275 | CST-532-1100x275 |
- |
- |
| |
I-32X5X3 | 1200×185 | CST-532-1200x185 |
- |
- |
| |
I-32X5X3 | 1200×245 | CST-532-1200x245 |
- |
- |
| |
I-32X5X3 | 1200×275 | CST-532-1200x275 |
- |
- |
| |
